개요

• 지정한 선 또는 점을 원하는 면에 투영한 후, 투영한 형상을 바탕으로 면 내에 선 또는 점을 생성 합니다. 이렇게 임프린트 된 선 혹은 점은 면에 요소망이 생성될 때 모두 반영됩니다.

방법

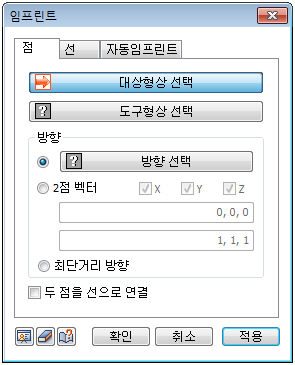

점 임프린트

• 임프린트할 면을 선택하고, 임프린트할 점을 선택합니다. 임프린트 방향의 경우 아래의 3가지 방식으로 설정할 수 있습니다.

  • [방향선택] : 임프린트 방향벡터를 직접 지정합니다. 이 때 데이텀 축, 데이텀 평면, 면, 그리고 에지를 선택할 수 있습니다.

  • [2점 벡터] : 시작점과 끝점의 좌표를 입력하여 임프린트의 기준 축으로 사용될 방향 벡터를 지정 합니다. 직접 작업화면을 클릭하여 시작점과 끝점을 지정할 수도 있습니다.

  • [최단 거리 방향] : 도구형상에서 대상형상까지의 최단 거리방향으로 투영합니다.

  • [두 점을 선으로 연결] 옵션을 체크하는 경우 원본 점와 투영된 점을 직선으로 이어 줍니다.

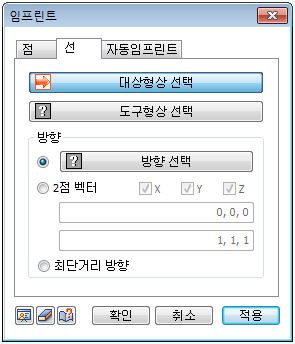

선 임프린트

• 임프린트할 면을 선택하고, 임프린트할 선을 선택합니다. 임프린트 방향의 경우 아래의 3가지 방식으로 설정할 수 있습니다.

  • [방향선택] : 임프린트 방향벡터를 직접 지정합니다. 이 때 데이텀 축, 데이텀 평면, 면, 그리고 에지를 선택할 수 있습니다.

  • [2점 벡터] : 시작점과 끝점의 좌표를 입력하여 임프린트의 기준 축으로 사용될 방향 벡터를 지정 합니다. 직접 작업화면을 클릭하여 시작점과 끝점을 지정할 수도 있습니다.

  • [최단 거리 방향] : 도구형상에서 대상형상까지의 최단 거리방향으로 투영합니다.

자동임프린트

• 임프린트할 면을 선택하고, 임프린트할 선 또는 점을 선택하면 자동으로 임프린트를 수행합니다.

• 선이 여러 솔리드를 지나가는 경우 자동임플린트 기능을 수행하면 솔리드마다 선을 분할시켜 주며, 솔리드와 만나는 부분에 자동으로 임프린트 작업을 수행합니다.

형상세트

• 생성한 선 또는 점을 원하는 형상세트에 등록 합니다. 이 때 사용자가 원하는 대로 형상세트의 이름을 지정할 수 있습니다.
