2D: 사상-면 Home > GTS NX > 요소망 > 생성 > 2D(사상-면)

개요

• 면을 선택하여 사각형의 요소망을 자동생성 합니다. 사상요소망은 선택한 형상을 정사각형 영역으로 맵핑하여 맵핑한 영역에 요소망을 생성하는 방법입니다.

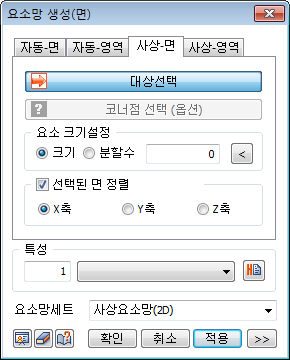

방법

• 요소의 크기를 직접 정의하거나, 면을 이루는 에지의 분할수를 지정하여 요소크기를 설정할 수 있습니다.

• 대상 형상의 외곽선이 최소한 4개 이상이 되어야 생성할 수 있으며, 대상 형상의 외곽선 개수가 많고 대상 형상이 복잡한 경우에는 자동으로 맵핑작업을 수행할 수 없는 경우도 있습니다. 이런 경우에는 “코너점 4개를 선택”하여 수동으로 맵핑될 에지들을 지정해야 합니다. 선택한 4개의 점은 맵핑 후 정사각형 영역의 꼭지점이 되며, 각 점 사이의 선들은 정사각형 영역의 한 변으로 함께 맵핑이 됩니다.

• 사상 요소망의 경우 마주보는 외곽선(맵핑 후 마주보게 되는 외곽선의 그룹들)간에 요소의 생성 개수가 다르면 요소망을 생성할 수가 없습니다. 따라서 에지에 미리 시드정보를 입력한 이후 작업을 하는 것이 편리합니다.



NOTE

• 여러 개의 면을 선택하여 임의 순서로 사상 요소망을 생성하는 경우 좌우의 분할수가 동일하지 않아서 요소망을 생성하지 못하는 경우가 생길 수 있습니다. 이런 경우를 방지하기 위해서 요소망 생성 순서를 X축, Y축, 또는 Z축으로 지정하여, 대상 면을 순서대로 정렬한 후 차례차례 요소망을 생성 합니다.
