개요

• 절점을 선택된 가이드를 따라 추출하여 1D 요소를 생성 합니다. 복잡한 형상의 요소를 연속적으로 생성할 때 유용합니다.

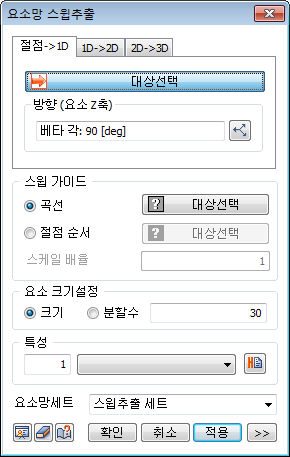

방법

• 추출할 요소절점을 선택하고, 추출기준으로 스윕가이드 곡선 혹은, 가이드 곡선을 대체할 수 있는 절점들의 위치를 직접 선택합니다. 요소크기는 직접 입력하거나 추출기준으로 선택된 곡선의 분할수로 정의할 수 있습니다.



스윕가이드

곡선

• 가이드 곡선은 한 개만 선택할 수 있습니다. 따라서 복잡한 형상의 선은 하나의 와이어로 미리 생성하여 사용해야 합니다.

절점 순서

• 여러 개의 절점을 선택할 경우 선택한 순서에 따라 추출 방향이 결정되므로 여러 개의 절점을 선택하는 경우에는 선택순서에 주의해야 합니다. 또한 절점을 직접 선택할 경우 선택된 절점 사이 거리가 곧 생성될 요소의 크기가 되므로, 별도로 요소크기를 설정하지 않습니다.
