개요

• 열유속하중을 입력하는 기능입니다. 열유속(heat flux)은 물체의 표면을 통해 열의 유입을 모형화하기 위한 것으로 열전달해석에서 하중벡터로 사용합니다. 열유속은 단위면적에 대한 단위시간의 에너지로 입력합니다.

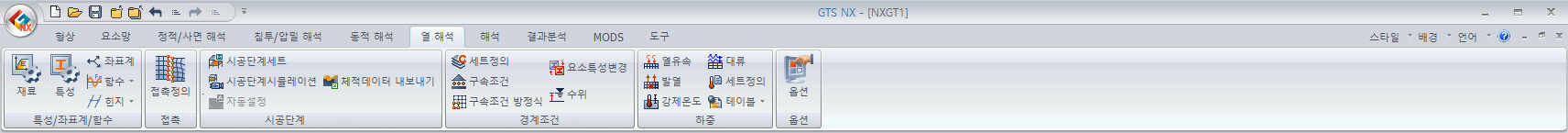

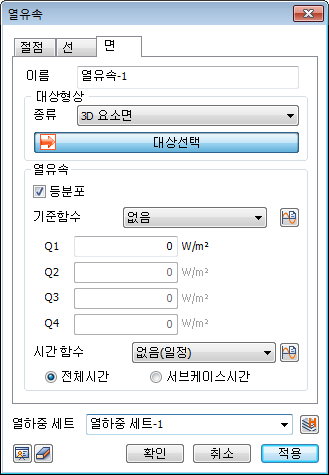

방법

• 열유속은 단위면적당 일률(power) 또는 단위시간, 단위면적에 대한 에너지를 나타냅니다. 열유속은 절점, 요소의 선(edge)나 면(face)에 가할 수 있습니다.

• 절점에 열유속을 부가하는 경우 추가적인 면적계수(area factor)값을 통하여 면적이 결정되어집니다.

• 선에 열유속이 가행질 경우에는 가해진 선의 두께정보 또는 사용자가 제공하는 면적계수를 이용하여 면적이 결정되어집니다.

• 구조물의 표면이 크면 클수록 생성되는 에너지 크기도 증가하게 되며, 구조해석에서의 압력하중과 비슷한 역할을 합니다. 시간에 따른 함수(time function)도 적용가능합니다.

시간함수

• 시간함수의 경우 전체시간 또는 서브케이스시간을 선택할 수 있습니다. 전체시간의 경우 모델 전체시간을 고려하여 시간함수를 입력하는 방식이며, 서브케이스시간의 경우 해당 시공단계에서의 시간을 고려하여 시간함수를 입력하는 방식입니다.
