수축하중 Home > GTS NX > 정적 사면 해석 > 하중 > 수축하중

개요

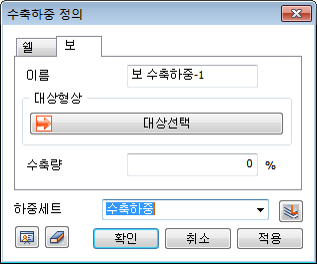

• 쉴드터널에서 수축량을 고려하기 위한 하중입니다. 2차원 모델에서는 보 요소를, 3차원 모델에서는 쉘 요소를 선택하여 수축량을 적용할 수 있습니다.

방법

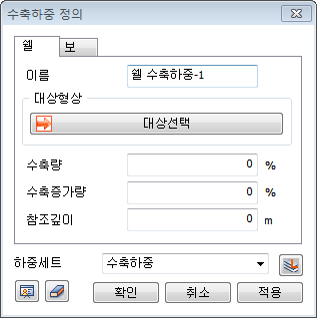

• 수축량 : 터널 원주방향의 수축량

• 수축증가량 : 터널 굴착방향의 수축량

• 참조깊이 :   3차원 터널 굴착방향의 수축량을 계산하기 위한 기준 깊이

※ 모델링시 주의사항

• 선택한 요소들이 원형형상인 경우에만 계산식이 성립합니다.

• (원형이 아닌 경우에도 선택한 요소들이 폐합되어 있으면 수축하중을 적용할 수 있으나, 올바른 결과를 얻을 수가 없습니다.)

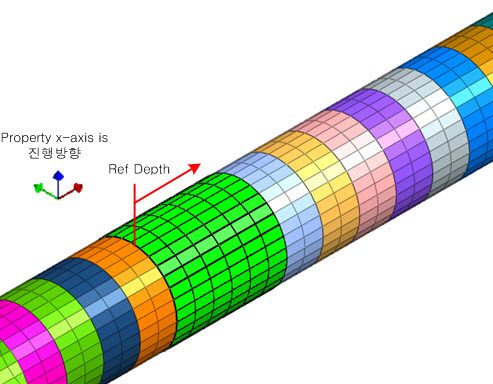

• 3차원 모델의 쉘 요소는 그림과 같이 굴착방향이 Element CSys-X축(요소좌표계 X축)이 되도록 좌표계 정렬이 필요합니다. (터널 굴착방향의 굴착폭을 자동계산하기 위함)
