스케일 Home > GTS NX > 요소망 > 이동,복사 > 스케일

개요

• 형상을 중심점 기준으로 확대 또는 축소 합니다. 형상의 타입에 관계 없이 작업을 수행할 수 있고 [복사] 옵션을 사용하여 원본 형상은 그대로 남기고 복사본만을 작업할 수도 있습니다.

방법

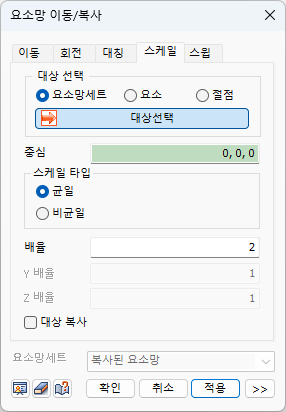

• 확대/축소할 절점, 요소 또는 요소망세트를 선택 하고 중심점을 설정합니다. 중심점을 기준으로 일정한 비율을 적용하거나, 전체좌표계의 축방향에 따라 선택적으로 배율을 적용할 수 있습니다.

• 대상복사 체크박스를 통해 확대/축소 및 복사를 동시에 수행할 수 있습니다.

스케일타입

• 균일 : 선택한 대상을 전체좌표계 각 축 방향으로 일정하게 확대/축소합니다.

• 비균일 : 전체좌표계 각 축 방향별로 배율을 다르게 적용할 수 있습니다.
