개요

• 2D 요소 또는 3D요소면(요소경계면)을 목표면을 향해 투영추출하며 3D 요소들을 생성 합니다.

방법

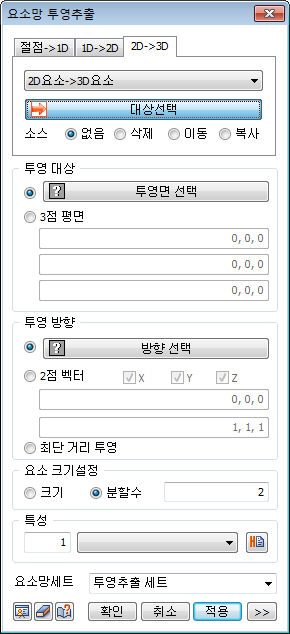

• 투영추출할 2D요소 또는 요소 경계면을 선택하고, 투영대상(목표면)과 투영방향을 설정합니다. 요소크기는 직접입력하거나 투영대상까지 거리의 분할수로 정의할 수 있습니다. 추출에 사용된 원본 요소(2D요소)는 삭제/이동/복사가 가능합니다. 이동의 경우 추출에 사용한 요소를 추출로 생성된 요소의 끝으로 옮깁니다.

  2D->3D 투영추출	요소경계면->3D 투영추출

투영대상

• 투영대상 (목표면) 으로 미리 생성되어 있는 기하형상의 면 또는 요소의 경계면을 선택할 수 있습니다. 또는 "3점평면" 기능으로 임의 3점을 지나는 목표면을 설정할 수 있습니다.

투영방향

• 투영방향은 전체좌표계 축 방향 또는 시작점과 끝점을 연결하는 임의벡터 방향으로 설정합니다. “최단거리투영” 옵션을 적용할 경우 절점에서 투영대상(목표면) 까지 법선방향의 최단거리 방향을 자동으로 설정합니다.
