개요

• 3차원의 작업 공간상 원하는 위치에 절점을 추가 생성하는 기능으로, 다음과 같이 총 5가지의 절점생성 방법이 있습니다. 생성방법에 따라 위치 및 개수를 임의로 조정할 수 있습니다. 추가 생성된 절점번호는 기존의 절점과 중복되지 않도록 사용되지 않은 번호 중 최소값, 혹은 최대번호+1로 자동 설정할 수 있습니다.

방법

좌표

• 절점 생성좌표를 직접 입력하거나, 스냅포인트를 이용하여 화면상에서 절점이 생성될 위치를 선택합니다.

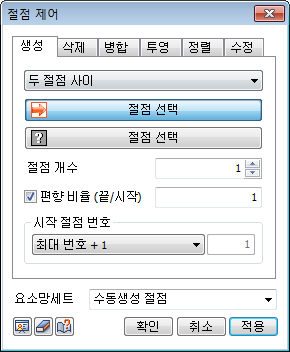

두 절점 사이

• 선택된 임의의 두 절점 사이에 절점을 추가 생성 합니다. 생성될 절점 개수를 선택하고, 1개 이상의 절점을 생성하는 경우에는 절점 생성의 시작 간격과 끝 간격의 비를 입력 하여 선형증가/감소되는 절점들의 간격을 조절할 수 있습니다.

절점의 중심

• 2개 이상의 절점을 선택했을 때, 선택된 절점이 이루는 형상의 도심위치에 절점을 추가생성합니다.

선위에 생성

• 선택한 선위에 절점을 추가합니다. 절점 위치는 선의 시작점과 끝점을 기준으로 거리를 직접 입력하거나, 0~1사이 비율로 선택할 수 있으며, "반대방향" 옵션으로 시작점과 끝점의 위치를 임의 변경할 수 있습니다.

원형 곡선의 중심

• 선택한 원호(원)의 중심위치에 절점을 자동 생성합니다. 좌표 입력방식에서 원호 중심의 스냅위치를 이용하여 생성할 수도 있습니다.
