선택투수요소 Home > GTS NX > 요소망 > 요소 > 선택투수요소

개요

• 선택투수요소는 실제 현장에서 사용되는 차수성 구조부재를 모사할 수 있는 기능으로 선 또는 면에 대한 침투흐름자유도를 제어하는 경계조건을 생성할 수 있습니다.

방법

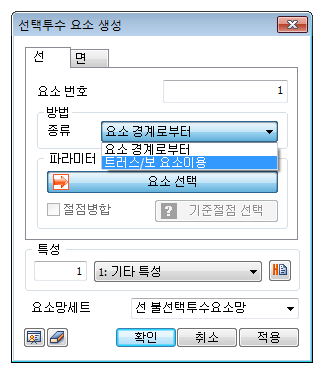

• 2차원 해석에서는 선 요소(요소 경계/트러스/보 요소)를 선택하여 차수를 고려할 수 있습니다.

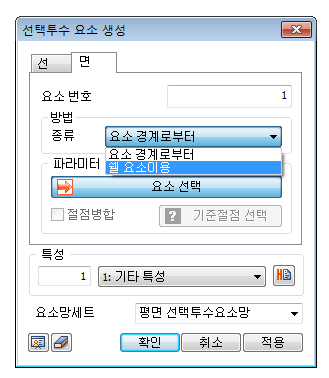

• 3차원 해석에서는 면 요소(요소 경계/쉘 요소)를 선택하여 차수를 고려할 수 있습니다.

• 선택투수요소 생성 시 침투흐름자유도의 체크여부를 통해 투수/불투수 특성을 제어할 수 있습니다.

• ( ※ 체크 시 : 투수 효과 고려, 미체크시 : 차수 효과 고려)



• 침투흐름자유도 생성 시 사용되는 유효두께는 침투흐름에 대한 계산에 사용되는 가상 크기에 대한 유효두께이며, 일반적으로 구조부재의 폭 두께로 설정합니다.

검증예제

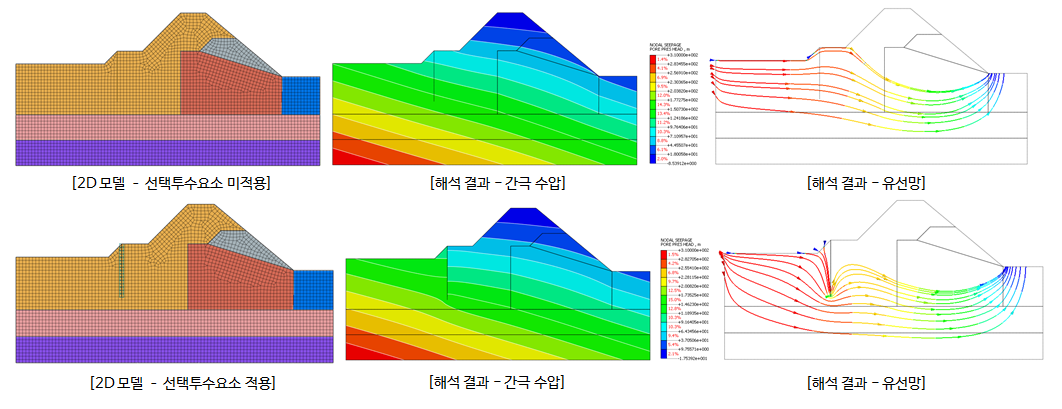

• 2차원 모델의 경우 요소 경계 또는 트러스/보 요소로 선택 투수 요소를 생성할 수 있습니다.

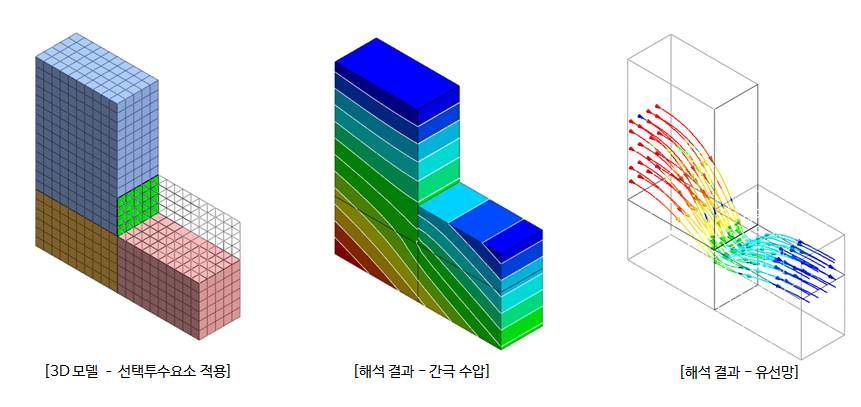

• 3차원 모델의 경우 요소 경계 또는 쉘 요소로 선택 투수 요소를 생성할 수 있습니다.
