이력결과 Home > GTS NX > 결과분석 > 특수후처리 > 이력결과

개요

• 시간이력해석/등가선형해석결과를 시간별 그래프로 확인하거나, 작업화면상에서 시간대별로 결과를 플롯할 수 있습니다.

방법

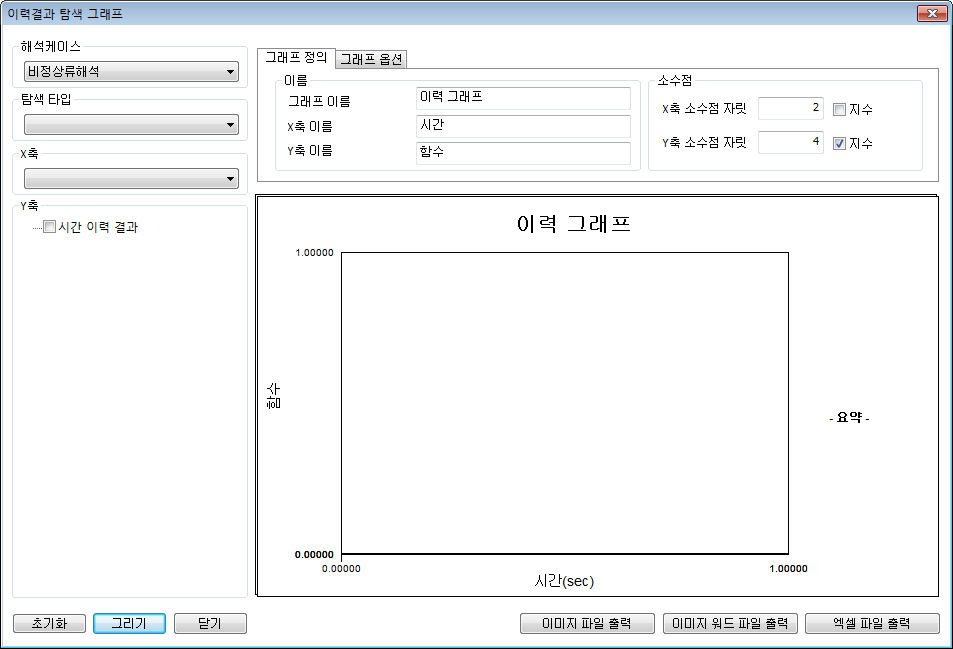

그래프

• 그래프로 출력하려는 결과 해석케이스 및 해석타입별 함수종류를 선택합니다. 함수종류는 시간이 존재하는 해석케이스(비정상류 침투, 압밀, 응력침투완전연계, 선형/비선형 시간이력해석, 2D 등가선형)가 가능합니다.

• 탐색타입은 해석 > 이력 > 이력결과탐색 에서 지정한 결과를 선택할 수 있으며, 탐색타입별 결과는 아래와 같습니다.

• ※ 해석케이스에서 출력되지 않는 탐색 타입을 반영하지 않도록 주의가 필요합니다.

  탐색타입	결과종류
  변위/속도/가속도	변위, 속도, 가속도, 상대변위, 상대속도, 상대가속도
  트러스/임베디드 트러스/지오그리드(1D)	변형률, 응력, 부재력, 침투, 힌지부재력, 힌지변형
  보/임베디드 보	변형률, 응력, 부재력, 침투, 힌비부재력, 힌지변형
  평면변형률	변형률, 응력, 부재력, 침투
  평면응력/지오그리드(2D)	변형률, 응력, 부재력, 침투
  축대칭	변형률, 응력, 침투
  쉘	변형률, 응력, 부재력, 침투
  솔리드	변형률, 응력, 침투
  응답 스펙트럼	상대변위, 상대속도, 의사상대속도, 절대가속도, 의사절대가속도
  전달함수	변위, 속도, 가속도
  침투 절점결과	전수두, 압력수두, 유량
  점 스프링/탄성링크	변형률, 응력, 부재력, 힌지 부재력, 힌지 변형

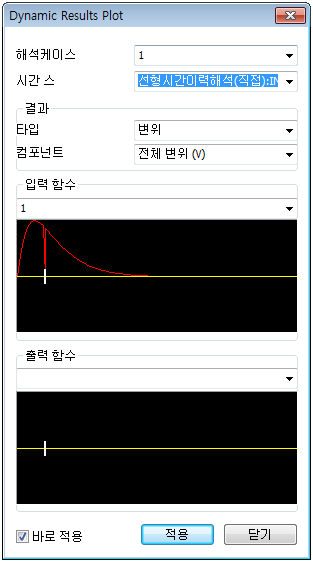

그리기

• 결과를 확인하려는 해석케이스를 선택하고 시간스텝을 정의합니다.

• 시간스텝은 해석 > 해석설정 에서 정의한 전체시간스텝 개수만큼 생성됩니다.

• 해석결과를 출력할 타입과 결과항목을 선택하면 자동으로 화면상에 컨투어로 표시됩니다.

• [입력 함수]는 해석케이스에 반영된 시간이력함수를 확인할 수 있습니다. 시간스텝에서 정의된 시간을 입력함수에서 확인가능하며, 입력함수에서 선택한 시간이 시간스텝에 반영되어 결과를 출력해 줍니다.

• [출력 함수]는 시간이력결과탐색에서 지정하여 출력된 결과함수를 확인하실 수 있습니다. 시간스텝에서 정의된 시간을 출력함수에서 확인 가능하며, 출력함수에서 선택한 시간이 시간스텝에 반영되어 결과를 출력해 줍니다.

• [즉시반영] 옵션을 체크하면 선택한 시간스텝에 대한 결과를 즉시 화면상에 출력해 줍니다.
