개요

• 작업 평면 상에 존재하는 에지들을 선택하여 길이를 연장하거나 적절한 트림 작업을 통해 끝점을 일치 시킵니다.

방법

에지 병합 방법

• 직접 작업 화면의 에지들을 선택하여 오차거리 이내에 있는 에지들을 하나의 에지로 병합 합니다. 오차란 선택한 에지들이 서로 완전하게 이어져 있음을 판단하는 허용 값을 의미합니다. 예를 들어 에지와 에지가 2.0e-006만큼의 거리로 떨어져 있는 경우, 에지와 에지사이의 거리가 0이 아니지만 오차로 0.0001(에지와 에지간의 거리보다 큰 값)을 입력하면 두 에지를 이어 하나의 에지로 만들 수 있습니다.

• 작업이 수행되면 선택했던 에지들은 사라지고 합쳐진 하나의 에지만이 남습니다.

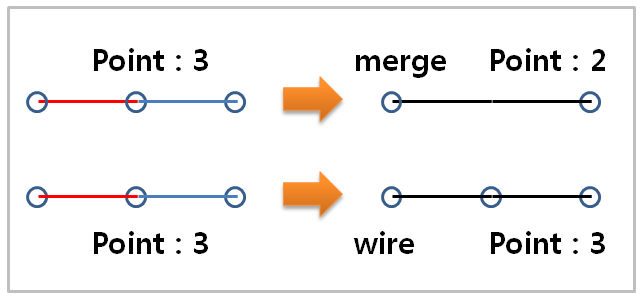

선병합과 와이어

• 선병합과 와이어 모두 여러 개의 에지를 하나의 선으로 만드는 방법입니다. 선병합의 경우 에지를 만들 때 사용된 중간 점들이 사라지는 반면, 와이어는 중간 점들이 남아있습니다. 따라서, 무시할만한 작은 점들의 경우에는 선병합을 이용하여 하나의 에지로 만들어야 하며, 그렇지 않은 경우에는 와이어 생성을 통해서 하나의 선으로 만들어야 합니다.
