토질시험 Home > GTS NX > 정적 사면 해석 > 위저드 > 토질시험

개요

• 실험실에서 얻은 시험데이터와 시뮬레이션으로 구한 결과를 비교하여, 적합한 재료의 물성치를 구할 수 있도록 가이드 하는 기능입니다. 유한요소해석을 통해 토질실내시험을 간단하게 시뮬레이션 합니다.

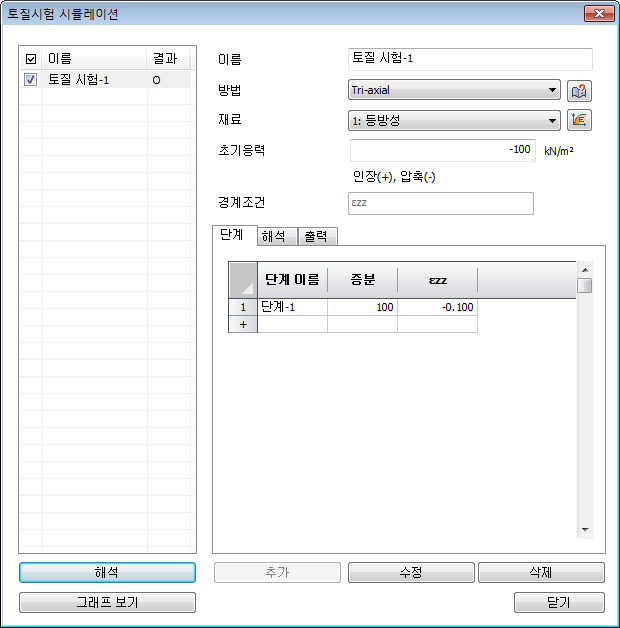

방법

단계 정의

• 토질시험을 검토할 세트의 이름을 입력합니다.

방법

방법	예시 (이미지 링크)	설명
Tri-axial		삼축 구속압이 재하된 상태에서 축방향으로 압축변형을 가하면서 지반의 거동을 모사할 수 있는 기능입니다.
Oedomoter		횡방향이 구속된 상태에서 축방향으로 압축력을 재하/제하하면서 지반의 거동을 모사할 수 있는 기능입니다.
CRS (Constant Rate of Strain)		횡방향이 구속된 상태에서 축방향으로 압축변형을 가하면서 지반의 거동을 모사할 수 있는 기능입니다.
DSS (Direct Simple Shear)		전단방향 변형을 가해서 지반의 거동을 모사할 수 있는 기능입니다.
일반 (General)		초기 응력과 구속조건을 사용자 임의로 설정하여, 하중/변형을 재하/제하하면서 지반의 거동을 모사할 수 있는 기능입니다.

재료

• 지반재질을 선택합니다. 요소망 > property/좌표계/함수 > 재료에서 입력한 "등방성 재료"에 대해서 선택이 가능합니다.

초기응력

• 초기응력을 입력합니다. "일반" 타입일 때는 각 방향 별 응력값을 직접 지정할 수 있습니다.

경계조건

• 시험종류에 따라 경계조건 구속이 결정됩니다. "일반" 타입일 때는 응력/변형률 타입으로 각 방향별로 구속할 수 있습니다.

• 초기에 설정하는 조건으로써 시공단계별로 변경할 수 있습니다.

단계 이름

• 단계 이름을 입력합니다.

고급설정

• 해석에 필요한 상세값을 설정합니다. 여기서, 간단하게 시공단계별로 load/변형을 재하/제재하/재재하 할 수 있습니다.

  • 단계 : 단계별 증분개수, 시간(day), 구속조건으로 설정된 파라미터에 값을 입력합니다.

  • 해석  해석수렴 조건을 정의합니다.

  • 출력 : 그래프 세트를 정의합니다. 결과타입 및 성분을 지정하여 해석에 반영하면 해당 결과를 그래프로 확인할 수 있습니다.

해석

• 선택한 토질시험 세트를 해석합니다.

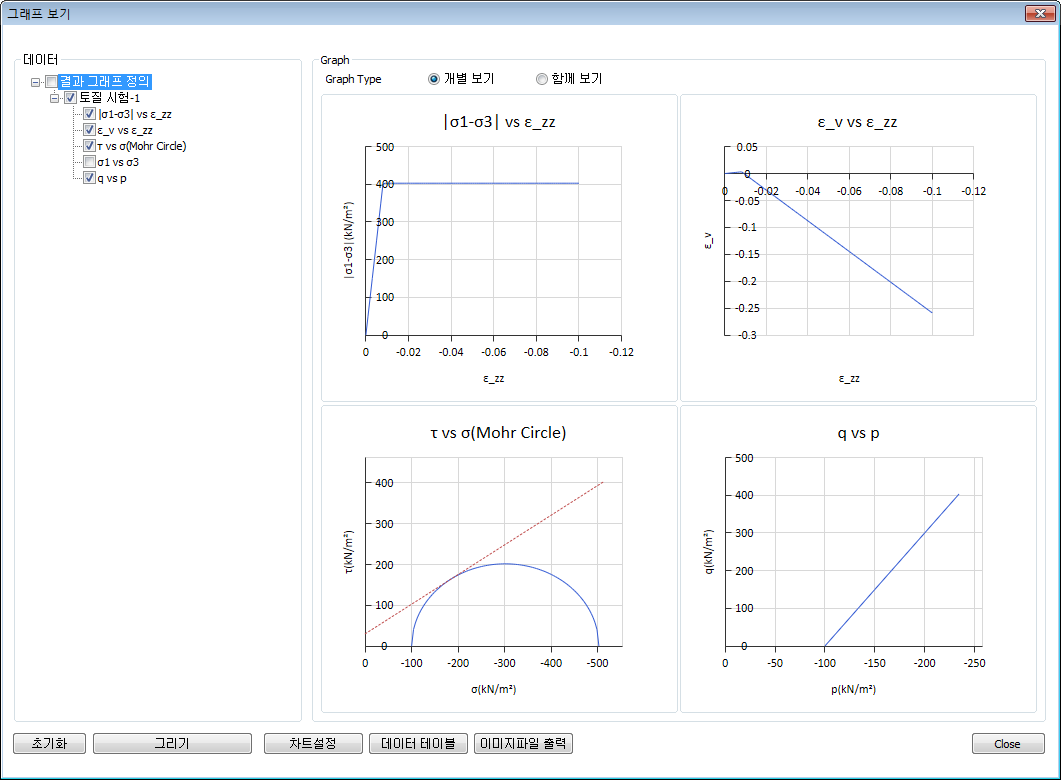

그래프 보기

• 해석이 완료된 세트에 정의해 놓은 그래프 결과를 확인합니다.

• "Tri-axial", "Oedometer", "CRS". "DSS" 시험방법은 고급설정 > 출력에서 그래프 세트를 정의하지 않아도 기본으로 제공되는 결과가 존재합니다.

• 차트설정을 통해 각 차트별로 그래프 옵션을 정의할 수 있으며, 데이터 테이블을 통해 각 그래프의 raw data를 확인할 수 있습니다.
