절점연결 Home > GTS NX > 요소망 > 요소 > 절점연결

개요

• 공유되어 있는 절점의 연결을 끊거나, 절점 사이 스프링, 강체와 같은 Link요소를 생성할 수 있습니다. 절점분리 후 생성되는 자유에지/면을 이용하여 인터페이스 요소를 생성할 수 도 있습니다.

방법

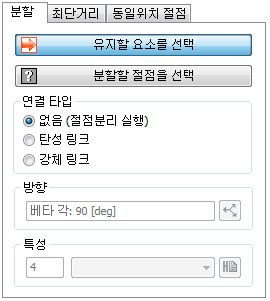

분할

• 분리할 절점이 포함된 요소를 선택하고, 선택된 요소절점 중 분할 또는 링크요소를 생성할 절점을 선택합니다. 연결종류는 절점분리만 수행하거나, 절점분리 후 탄성링크, 또는 강체링크를 생성할 수 있습니다. 탄성링크를 생성할 경우 링크요소의 좌표계를 설정합니다.

최단거리

• 두 그룹의 절점을 선택하여 각 그룹간에 가장 가까운 절점 사이에 탄성링크를 생성합니다.

동일위치 절점

• 선택된 절점들 중 공차 범위 이내 거리의 절점 사이에 강체링크를 생성합니다. 공차는 절점 연결의 허용 한계로서, 절점들 간의 거리가 공차보다 작은 경우에만 기능을 적용합니다. 모델링 오류에 의해 미세하게 떨어진 두 절점 사이를 자동으로 연결할 때 주로 사용됩니다.
