자유장 Home > GTS NX > 요소망 > 요소 > 자유장

개요

• 자유장 요소는 지반을 모델링한 경계 부분에 사용하여 무한한 지반의 거동을 모사할 수 있도록 해주는 요소입니다. 2D/3D 지반 모델에 Line/Plane 타입으로 생성할 수 있습니다. 단, 자유장 요소는 기하비선형은 고려되지 않습니다.

• 지진해석을 하는 경우 무한한 지반과 비슷한 결과를 얻기 위해 자유장(무한경계) 요소를 추가합니다.

• 자유장 해석으로 인해 발생하는 traction은 내력으로 관심 영역에 전달합니다.

• 모델의 경계에서 발생하는 반사파는 흡수 경계 조건(absorbent boundary condition)을 사용하여 제거합니다.

방법

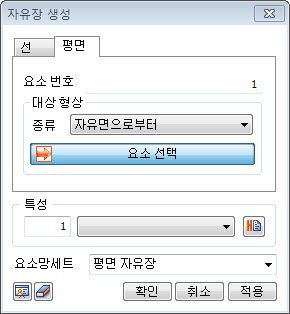

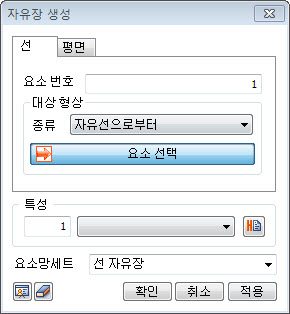

• 자유장 요소는 지반요소에 무한함을 정의할 때 추가합니다. 2차원 지반모델에서는 자유선을 선택하고, 3차원 지반모델에서는 자유면을 선택하여 생성합니다.

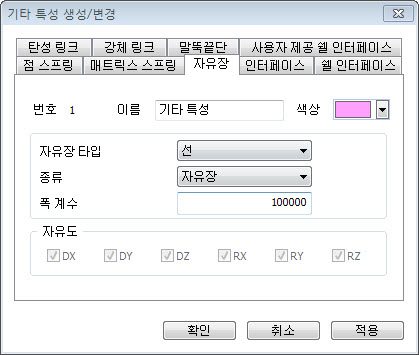

• 자유장 : 무한한 지반과 비슷한 결과를 얻기 위한 자유장 요소를 지반 경계

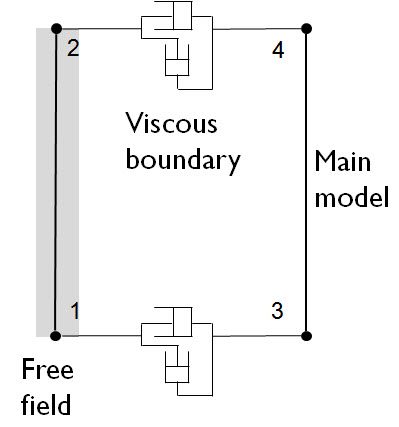

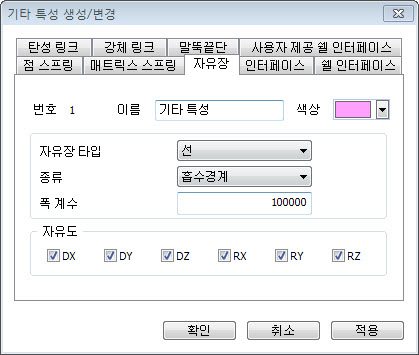

• 흡수경계 : 모델의 경계에서 발생하는 반사파를 제거하기 위한 흡수 경계조건

• 폭 계수 : 관심 영역 모델의 영향을 받는 것을 최소화하기 위해 사용하는 계수 (실제 관심 모델의 폭에 곱해져 사용되며, 최소 104 배 보다 커야함)



NOTE

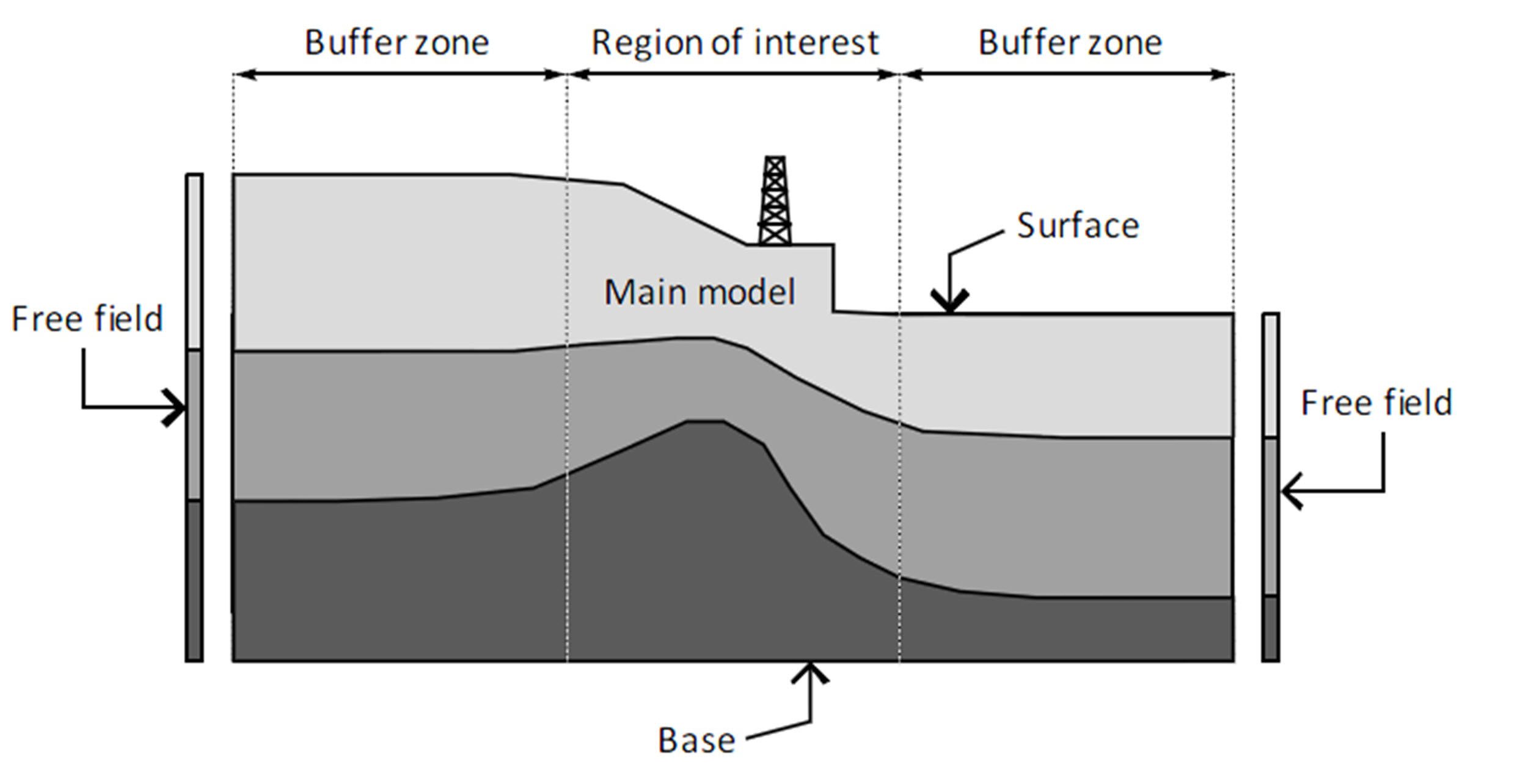

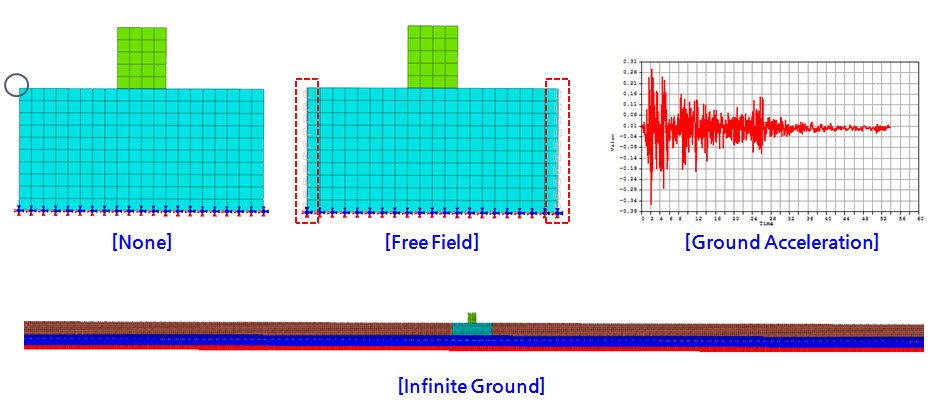

• 개념도

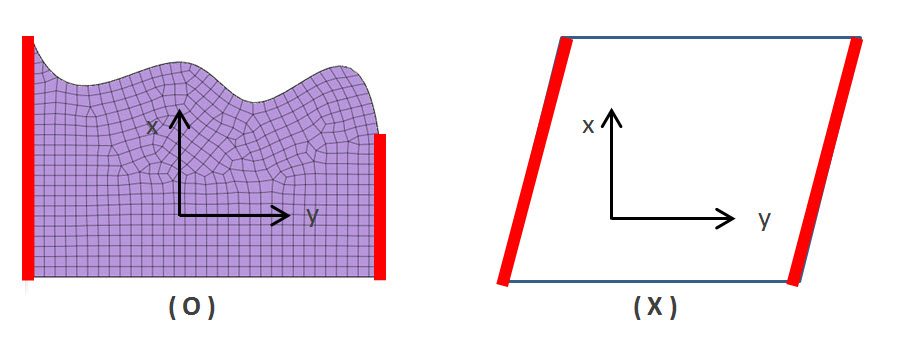

• 자유장(free field)은 좌표축과 수직인 면에 생성해야 함

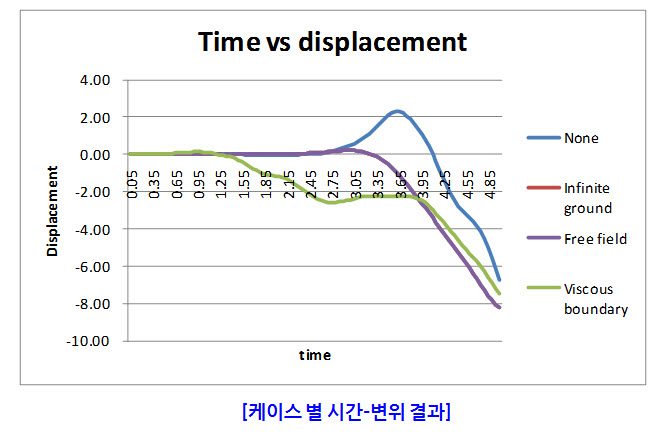

• 검증예제 : 자유장 요소는 무한경계 요소를 사용한 해석 결과와 동일한 경향을 보임
