개요

• 솔리드 없이 2D 요소망으로 완전 폐합된 공간에 대해 2D 요소정보를 이용하여 사면체 혹은 하이브리드(육면체중심) 요소망을 생성 합니다.

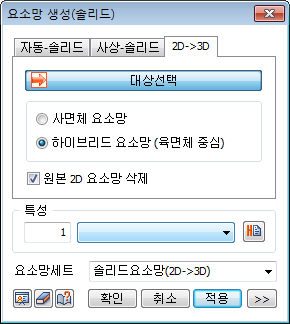

방법

• 2D 요소망은 3D 요소망이 생성될 공간을 Free Edge 없이 완전하게 감싸고 있어야 합니다. 원본 2D 요소망은 삭제하거나, 유지시킬 수 있습니다.



고급옵션 ( )

• 2D 요소로부터 3D 요소 자동생성시 다음과 같은 세부옵션을 설정할 수 있습니다. 공차 이내 거리의 절점은 자동으로 병합하여 해석오류를 방지하고, 솔리드 요소 내부의 조밀도를 결정합니다. “사면체요소 모든 절점이 경계에 존재시 분할”옵션을 선택할 경우, 생성되는 사면체 요소의 네 절점이 모두 경계면에 놓이지 않도록 합니다. 즉, 얇은 솔리드의 두께방향으로 최소 두 개 이상의 요소가 놓이게 하는 효과가 있으며, 경계조건을 부여할 경우 요소의 네 절점 모두가 구속되는 것을 방지할 수 있습니다.
