개요

• 3차원 모델의 내부 정보 및 결과를 확인할 때 아래의 뷰 도구모음 중 '원근보기' 기능을 사용할 수 있습니다.

방법

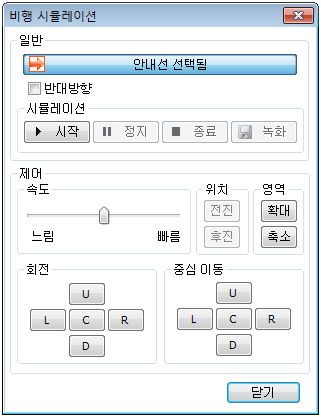

• 원근보기 기능은 확인하고자 하는 위치를 직접 마우스로 조작하여 확인해야 하지만, 이를 특정 가이드선을 따라 자동으로 시뮬레이션 하고자 할 때 '비행 시뮬레이션' 기능을 사용할 수 있습니다.

• 안내선은 선, 또는 연속선(와이어)을 선택할 수 있으며, 선택된 선을 따라 이동하며 모델 내부를 확인할 수 있습니다. 해석 전/후 모두 지원합니다.

• 안내선을 선택합니다. 모델내부 원하는 경로에 직접 그리거나, 이미 구성된 기하형상의 하위형상의 선을 선택할 수 있습니다.

• 선을 선택하는 즉시 진행방향이 화살표로 표시되며, 반대방향 옵션으로 진행방향을 변경할 수 있습니다.

• 시뮬레이션은 시작, 정지, 종료 버튼으로 동작되며, 녹화버튼을 선택하면 시뮬레이션 영상을 동영상 파일로 저장합니다.

제어

• 진행속도를 스크롤 바를 통해 조절할 수 있습니다.

• 특히, 정지 상태일때 위치 (전진/후진) 버튼이 활성화 되며, 가이드 선을 따라 앞/뒤 로 이동하며 모델내부,결과를 확인할 수 있습니다. 현재 보고 있는 모델화면의 확대/축소도 가능합니다.

회전

• 가이드선을 따라 이동하면서 좌/우/상,하 보기시점을 회전시킬 수 있으며, 가이드선을 기준으로 이동(옵셋) 시킬 수 있습니다. 따라서 가이드선의 위치가 정확히 검토하고자 하는 위치와 다르더라도, 회전, 이동기능을 통해 원하는 위치의 정보확인이 가능합니다.

• 비행 시뮬레이션 기능 수행중 모든 버튼은 아래와 같은 단축키로 동작할 수 있으며, 각 버튼의 Tooltip으로도 확인할 수 있습니다.

  단축키	설명
  A	왼쪽 보기
  D	오른쪽 보기
  S	아래 보기
  W	위로 보기
  ←	왼쪽으로 중심 이동
  →	오른쪽으로 중심 이동
  ↑	위쪽으로 중심 이동
  ↓	아래쪽으로 이동
  R	원위치로 회전
  F	정지 상태에서 전진(정지 상태에서만 가능)
