재료일반(거동특성)

2D Orthotropic

• 2D 구조특성(Shell, Plane Stress, Geogrid 2D)에서 직교 방향으로 다른 성질을 가질 수 있는 재질입니다. 직교이방성 재료는 재료의 주축에 대해 그 성질을 표현합니다.



  \[ \begin{Bmatrix} \sigma_{11} \\ \sigma_{22} \\ \tau_{12} \end{Bmatrix} = \begin{bmatrix} \dfrac{E_1}{1-\nu_{12}\nu_{21}} & \dfrac{\nu_{21}E_1}{1-\nu_{12}\nu_{21}} & 0 \\[0.8em] \dfrac{\nu_{12}E_2}{1-\nu_{12}\nu_{21}} & \dfrac{E_2}{1-\nu_{12}\nu_{21}} & 0 \\[0.8em] 0 & 0 & G_{12} \end{bmatrix} \begin{Bmatrix} \varepsilon_{11} - \alpha_{11}\Delta T \\ \varepsilon_{22} - \alpha_{22}\Delta T \\ \gamma_{12} \end{Bmatrix} \]

  \[ \begin{Bmatrix} \tau_{31} \\ \tau_{23} \end{Bmatrix} = \begin{bmatrix} G_{31} & 0 \\ 0 & G_{23} \end{bmatrix} \begin{Bmatrix} \gamma_{31} \\ \gamma_{23} \end{Bmatrix} \]

  [응력-변형률 관계 2D]

열전도

• 전도율(Conductivity) : 열에너지를 전도하는 능력을 나타내는 재료의 물성입니다.

• 비열(Specific Heat) : 어떤 물질의 \(1kg\) 을 \(1°C\) 올리는데 필요한 열량으로 열전달(과도상태) (Transient Heat Transfer) 해석시 필수 항목입니다.

• 발열계수(Heat Generation Factor) : 열전달해석의 하중벡터로 사용되는 발열하중에 발열계수를 곱한 값이 물체에 가해지는 총 발열 하중 값이 됩니다.

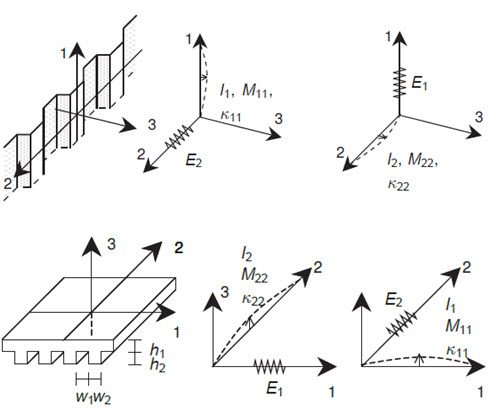

• [직교이방성 적용 예]
