개요

• 2D / 3D 요소의 결과 출력좌표계를 추가합니다. 기본적으로 전체직교/원통좌표계가 정의되어 있으며 좌표계 세 평면중 하나의 평면을 임의로 정의하여 좌표계를 추가할 수 있습니다. 2D / 3D 요소의 특성정의시 재료좌표계를 설정하는데, 이 때 추가된 좌표계를 선택할 수 있습니다. 특히, 2D 구조부재의 경우 요소형상에 따라 요소좌표계를 한 방향으로 통일시키기 어려운 경우가 있습니다. 이는 출력좌표계를 설정하여 동일한 방향과 부호규약에 따라 전체 구조요소의 부재력을 확인하는데 유용합니다.

방법

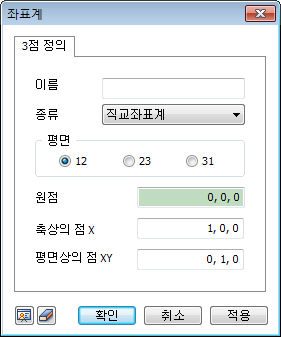

• 종류는 직교 와 원통좌표계가 있습니다. 세 점을 입력하여 좌표계의 세 평면 12,23,31 (XY,YZ,ZX) 중 한 평면을 정의하는 방법으로 좌표계를 설정합니다. 즉, 입력한 세 점을 지나는 평면이 설정한 12,23,31 평면중 하나가 되고, 다른 두 평면은 설정된 평면의 방향에 의해 자동으로 결정됩니다.

• 평면을 선택하고, 원점과 설정한 평면 1축상의 점, 설정한 평면상의 점을 차례데로 설정하여 기준평면의 위치와 방향을 결정합니다.
