개요

• 솔리드를 면으로 분할 합니다

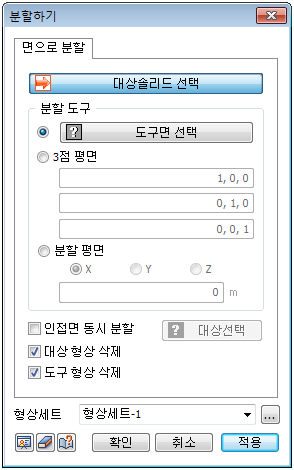

방법

• 분할의 대상이 되는 솔리드를 선택하고, 분할 툴이 되는 도구면을 이용한 솔리드를 분할합니다.

• 분할 툴이 되는 도구면은 아래의 3가지 방식으로 설정할 수 있습니다.

  • [도구면 선택] : 솔리드를 분할하기 위한 면들을 직접 선택합니다. 여러 개의 면으로 이루어진 형상을 사용하여 분할하고자 하는 경우에는 면들을 하나의 쉘로 묶은 후 사용해야 정확한 형상을 얻을 수 있습니다.

  • [3점 벡터] : 입력한 세 점의 좌표를 사용하여 정의할 수 있는 무한 평면을 사용하여 솔리드를 분할합니다. 작업화면을 직접 클릭하여 세 점의 좌표를 입력할 수 있습니다.

  • [분할 평면] : 전체 좌표계(GCS)를 기준으로 입력한 위치에 가상의 무한의 면을 만들어 솔리드를 분할 합니다.

인접면 동시 분할

• 여러 개의 솔리드가 면을 접한 채로 존재하고 있는 상황에서, 이 솔리드 중에서 일부 솔리드 만을 분할하고자 할 때, 분할하는 대상 솔리드에 인접한 솔리드가 있으면 이 인접한 솔리드의 해당 면을 함께 분할합니다. 이렇게 인접한 솔리드의 해당 면을 함께 분할함으로써 솔리드를 생성할 때 해당 면에서 절점을 공유시킬 수 있습니다.

대상형상 삭제, 도구 형상 삭제

• 체크를 하면 분할되기 전의 원본 형상이 되는 대상형상과 도구 형상을 분할 작업 수행 후 삭제합니다.

형상세트

• 생성한 솔리드를 원하는 형상세트에 등록 합니다. 이 때 사용자가 원하는 대로 형상세트의 이름을 지정할 수 있습니다.
