분할 Home > GTS NX > 요소망 > 요소망세트 > 분할

개요

• 3차원 모델에서 요소망을 생성한 후, 임의의 면으로 요소망 세트를 분할하는 기능입니다.

방법

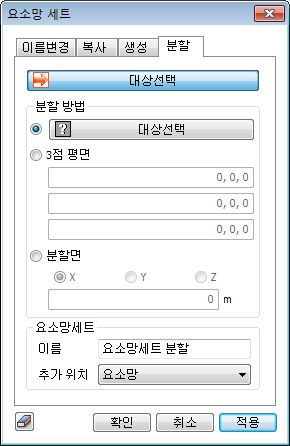

• 분할할 요소망세트를 선택하고, 분할방법(면, 또는 3점평면)을 정의하면 요소망이 분할되어집니다. 분할하는 면에 걸쳐있는 요소는 체적이 많이 기여되는 세트로 포함되어 위치가 결정되어집니다.

  (※ 분할면은 평면만 지원하며, 곡면은 지원되지 않습니다. )

NOTE

• 지층 위치 등 기하형상의 분할을 고려하지 않고 요소망을 생성한 뒤 기하형상의 수정작업 없이, 정밀도가 크게 요구되지 않는 위치에서 요소망을 분할하여 작업의 효율성을 높일 수 있습니다.

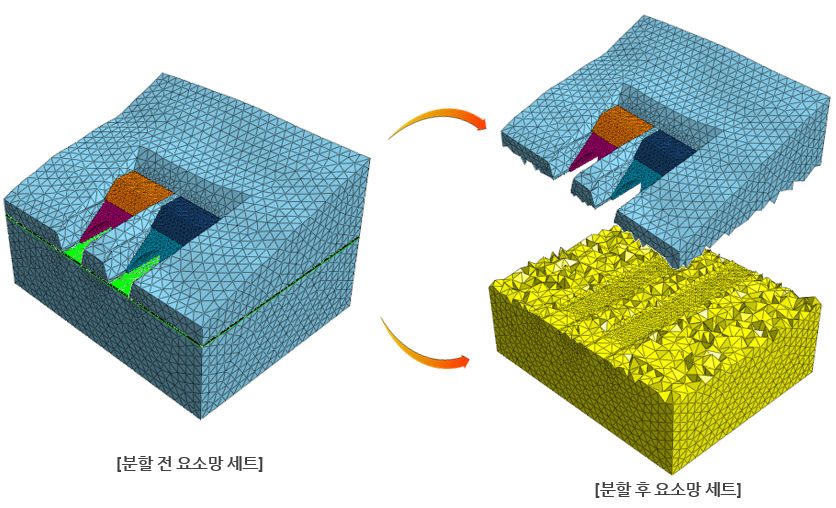

  요소망세트 분할
