개요

• 2D 요소를 패턴을 사용하거나 개수를 입력하여 여러 개의 요소로 분할 합니다. 기하형상이 복잡한 경우 자동요소망 기능으로 동일한 크기의 요소를 생성하면 형상(품질)이 안 좋을 수 있습니다. 이 경우 분할 기능을 통해 요소의 품질(Aspect Ratio)을 높이는데 사용됩니다. 정해진 패턴에 의한 분할 또는 축 방향으로 분할개수를 설정합니다. 요소분할 시 인접요소와의 절점연결을 유지하기 위해 "인접한 요소 동시 분할" 옵션을 적용할 수 있습니다.

방법

패턴분할

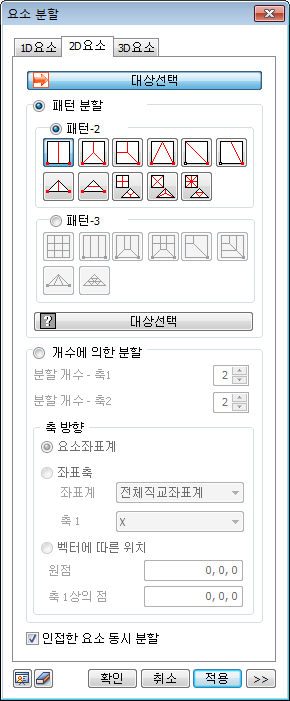

• 분할할 2D요소와 패턴을 결정하고 참조절점을 선택합니다.

• 패턴-2 : 요소의 경계를 2개로 분할하는 11개의 패턴들을 사용 합니다. 패턴들의 그림에 나타나 있는 붉은색의 점은 참조 절점의 위치를 의미 합니다. 또한 흰색의 점은 무시하는 참조 절점을 의미 합니다.

• 패턴-3 : 요소의 경계를 3개로 분할하는 8개의 패턴들이 있습니다. 패턴들의 그림에 나타나 있는 붉은색의 점은 참조 절점의 위치를 의미 합니다.

개수에 의한 분할

• 2D요소의 에지를 몇 개로 분할 할 것인지 분할 개수를 입력하여 균일한 형상으로 분할 합니다. 단, 2개의 축 방향에 대한 개수를 정의하는 방법으로 사각형 요소에만 적용할 수 있습니다. 축1,2 방향에 대해 각각 분할 개수를 설정하고, 축방향을 아래와 같은 방법에 의해 정의합니다. 지정한 축 방향과 가장 작은 각도를 이루고 있는 요소 에지에 입력한 축 방향 분할 개수로 분할이 됩니다.

축방향

요소좌표계

• 요소 좌표계의 x축 방향을 축1로 사용 합니다.

좌표축

• 좌표계를 사용하여 축1을 지정 합니다. 전체 직교 좌표계 또는 전체 원통 좌표계에서 원하는 축을 선택할 수 있습니다.

벡터에 따른 위치

• 입력한 벡터를 축1로 사용 합니다. 원점에 벡터의 시작점을 입력하고, 축1 상의 임의의 점을 입력하여 벡터를 생성 합니다.
