개요

• 공간상에 와이어로 된 나선을 생성 합니다.

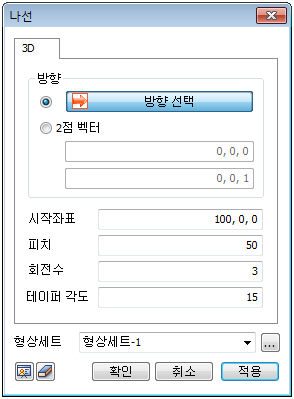

방법

방향

• 기준 축 방향이나 2점 벡터의 형태로 선택하여 생성되는 나선의 방향을 지정합니다.

  • [방향선택] : 나선의 기준 축이 될 방향 벡터를 지정하는 방식으로, 데이텀 축, 데이텀 평면, 면, 그리고 에지로 선택할 수 있습니다.

  • [2점 벡터] : 방향 벡터의 시작점과 끝점의 좌표를 입력하여 나선의 기준 축으로 될 방향 벡터를 지정 합니다. 직접 작업화면을 클릭하여 시작점과 끝점을 지정할 수도 있습니다.

기타입력

• 시작좌표, 피치, 회전 수, 데이퍼 각도를 입력하여 나선을 생성합니다.

  • [시작좌표] : 나선의 시작지점으로 3차원의 절대 좌표를 입력합니다. 직접 작업화면을 클릭하여 지정할 수도 있습니다.

  • [피치] : 나선의 한 바퀴 회전 주기에 따른 축 방향의 증가높이를 의미합니다.

  • [회전 수] : 나선의 회전 수를 의미합니다.

  • [테이퍼 각도] : 나선의 기준 축과 나선의 측면의 기울기를 의미합니다.

• 나선을 생성하는 과정에서 약간의 오차가 발생하므로 정확하게 입력한 값과 기준이 되는 축과 나선의 측면과의 기울기가 정확하게 일치하지 않을 수 있습니다.

형상세트

• 생성한 나선을 원하는 형상세트에 등록 합니다. 이 때 사용자가 원하는 대로 형상세트의 이름을 지정할 수 있습니다.
