회전: 1D->2D Home > GTS NX > 요소망 > 추출 > 회전(1D -> 2D)

개요

• 1D 요소, 요소변(요소경계선) 또는 선(에지)을 회전추출하여 2D 요소를 생성 합니다. 이때 사용되는 에지는 Seeding(절점정보)이 되어 있거나 요소망과 연결되어 있어야 합니다.

방법

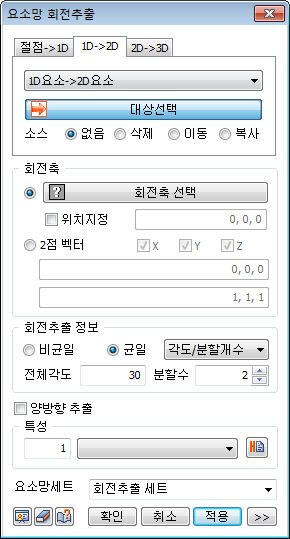

• 추출할 1D 요소, 요소변 또는 에지를 선택 하고, 추출 회전축과 추출각도 및 요소 분할수를 설정합니다. 일방향 혹은 양방향으로 동시에 추출하여 요소를 생성할 수 있습니다. 추출에 사용된 원본 요소는 삭제/이동/복사가 가능합니다. 이동의 경우 추출에 사용한 요소를 추출로 생성된 요소의 끝으로 옮깁니다.

  1D->2D 회전추출	요소경계선->2D 회전추출	선->2D 회전추출

회전축

• 추출 회전축을 전체좌표계 기준으로 선택하거나, 2점 벡터 기능으로 방향벡터의 시작점과 끝점 좌표를 입력하여 정의할 수 있습니다. 임의방향으로 기준축을 설정할 때 유용합니다.

• 전체좌표계 기준으로 설정할 경우, “위치지정” 옵션을 이용하여 회전축의 위치를 좌표로 지정할 수 있습니다. 지정된 좌표위치에 회전축을 평행이동 시켜 이동된 축을 기준으로 절점을 회전추출 합니다.

회전추출 정보

• 회전각도 및 2D요소의 분할정도를 설정합니다. 분할 간격은 균일, 혹은 비균일 방법으로 선택할 수 있습니다. 각도에 양수를 입력하는 경우 반 시계 방향, 음수를 입력하는 경우 시계방향으로 회전 추출 합니다.

• 회전각도 및 2D요소의 분할정도를 설정합니다. 분할 간격은 균일, 혹은 비균일 방법으로 선택할 수 있습니다. 각도에 양수를 입력하는 경우 반 시계 방향, 음수를 입력하는 경우 시계방향으로 회전 추출 합니다.

비균일

• 회전각도를 지정합니다. 각도를 콤마(,) 를 사용하여 나열하거나, 연속해서 반복되는 각도는 횟수@각도를 사용해서 나타냅니다.

• 예를들어, 10@20 으로 입력할 경우 20도 각도로 10번 회전하여 요소를 연속적으로 생성하며, 10,20,30 으로 입력할 경우, 각각 10도, 20도, 그리고 30도 만큼 회전하여 3개의 요소를 생성합니다.

균일

• 회전각도와 개수를 설정하거나, 전체회전각도와 등분할 간격으로 설정할 수 있습니다.

• 이외, 고급옵션( ) 을 통해 생성될 2D요소의 형상을 삼각형, 사각형 중에서 선택할 수 있습니다.
