개요

• 1D 요소 사이, 혹은 에지와 에지 사이를 연결하는 2D요소를 생성합니다. 구조요소, 혹은 평면요소 사이 2D 연결요소를 생성할 때 유용합니다.

방법

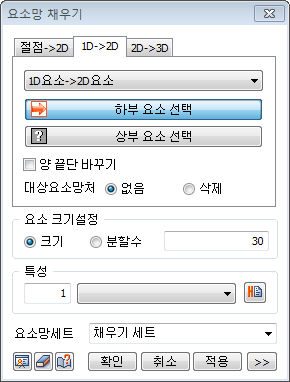

• 생성될 2D요소의 상부와 하부요소 혹은 에지를 각각 선택하고, 그사이 생성될 요소의 크기는 직접 입력하거나 선택한 1D 요소, 혹은 에지 사이 간격의 분할수로 정의합니다. 1D 요소를 원본으로 사용할 경우 선택된 하부와 상부 요소개수는 동일해야 하며, 선(에지)을 사용할 경우 선택된 하부, 상부 선(에지)에는 동일한 개수의 시드정보가 입력되어 있어야 합니다. 하부 요소, 또는 선의 시작점과 상부 요소, 또는 선의 시작점이 대응되어 순차적으로 2D 요소를 생성합니다. 하부의 시작점과 상부의 끝점이 대응되어 꼬여있는 요소가 생성될 경우 "양 끝단 바꾸기" 옵션으로 대응되는 순서를 반전시킬 수 있습니다.

  1D->2D요소	선 -> 2D 요소

• 이외, 고급옵션( ) 을 통해 생성될 2D요소의 형상을 삼각형, 사각형 중에서 선택할 수 있습니다.
