3D: 자동-솔리드 Home > GTS NX > 요소망 > 생성 > 3D(자동-솔리드)

개요

• 3차원 솔리드 형상에 요소망을 자동 생성 합니다. 요소형상은 사면체와 육면체 중심의 하이브리드 (사면체 + 육면체 조합형상)를 선택할 수 있습니다.

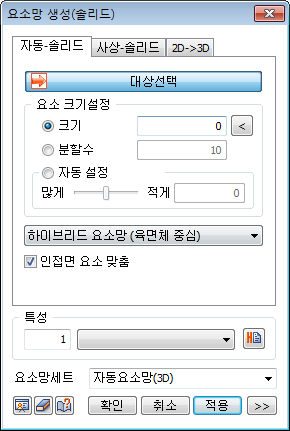

방법

• 요소크기를 직접 입력하거나, 솔리드를 구성하는 각 모서리 에지에 분할수를 지정하여 요소크기를 설정합니다. 또는, 자동설정 에서 “많게” 혹은 “적게”, 즉 조밀도를 기준으로 크기를 임의 설정할 수 있습니다.



요소망 생성기

• 기본적인 사면체 요소와 육면체 중심의 하이브리드 요소형상을 지원합니다. 3차원 요소형상도 2차원요소와 마찬가지로 삼각형 중심의 사면체보다는 육면체 형상이 보다 안정적인 해석과 결과분석에 도움이 됩니다. 하이브리드 요소형상의 경우 사각뿔과 사면체 형상을 조합하여 육면체 중심으로 요소를 생성하는 방식입니다.

  하이브리드 요소형상

인접면 요소 맞춤

• 요소생성시 가장 중요한 부분은 인접요소간 절점연결 입니다. 절점이 연결되어 있지 않으면, 해석시 오류가 발생할 수 있으며, “인접면 요소 맞춤” 옵션을 체크 해제할 경우 솔리드사이 공유면이 생성되어 있어도 절점이 연결되지 않을 수 있습니다. 요소사이 인터페이스를 생성하는 등 절점을 임의로 분리할 경우가 아니라면 항상 체크된 상태로 요소를 생성해야 합니다.

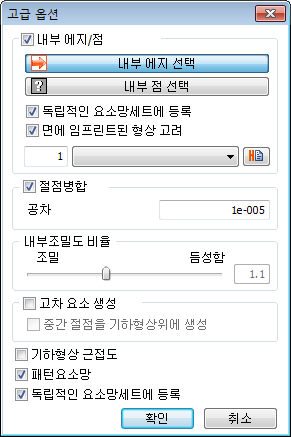

고급옵션 ()

• 요소망 생성방법에 따라 요소형상 및 조밀도를 추가 설정할 수 있습니다. 각 세부설정 항목은 아래와 같습니다.

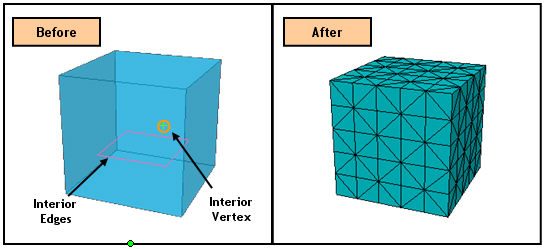

내부 엣지/점

• 솔리드 요소망을 생성할 때 솔리드의 내부에 있는 에지 위치 및 크기를 고려하여 요소망을 생성합니다. 에지 전체가 솔리드 내부에 파묻혀 있는 경우에는 에지를 선택하는 것만으로 솔리드 내부에 에지를 고려한 요소망 생성이 가능합니다. (에지가 솔리드의 일부 면에 맞닿아 있거나 관통하지 않는 경우). 하지만, 에지가 솔리드의 외부 경계면과 닿아 있거나 솔리드의 외부 경계면을 관통하는 경우에는 에지와 만나는 솔리드의 경계면에 점을 임프린트하여 솔리드의 표면에 요소의 분할점을 생성해 주어야 에지를 고려한 솔리드 요소망 생성이 수행됩니다. 솔리드 내부의 점을 선택할 경우, 해당 점에 반드시 요소 절점이 생성되도록 요소를 생성합니다.

• 추가로 선택된 내부 에지에 요소생성과 동시에 1차원 구조특성을 할당할 수 있습니다.



절점병합

• 요소망을 생성할 때 공차 이내 거리에 있는 2개 이상의 절점을 하나로 합칩니다. 미세하게 떨어져 있는 요소절점은 해석시 오류를 발생시키는 주 원인이 되며, 입력된 공차 이내의 거리는 하나의 절점으로 자동 병합합니다.

내부조밀도 비율

• 요소크기 이외 내부 요소의 조밀도를 추가로 설정하여 보다 좋은 품질의 요소망이 생성할 수 있습니다.

고차 요소 생성

• 솔리드 요소의 각 경계선 중앙지점에 추가 절점을 생성하여 보다 상세한 계산이 가능하지만, 증가된 절점개수만큼 해석시간이 길게 소요됩니다.

• 이외, 메쉬 생성 단계에서 요소의 크기 차이가 나는 경우를 미리 찾아 분할함으로써, 주변 요소망의 품질을 좋게하는 “기하형상 근접도” 옵션 및 요소망을 최대한 일정한 패턴을 가지도록 생성하는 “패턴요소망” 옵션이 있습니다.
