투영 : 절점 -> 1D Home > GTS NX > 요소망 > 추출 > 투영(절점 -> 1D)

개요

• 절점을 투영 추출하며 1D 요소를 생성합니다. 목표면 (투영대상)까지 동일한 방향으로 요소를 생성할 때 유용합니다.

방법

방법

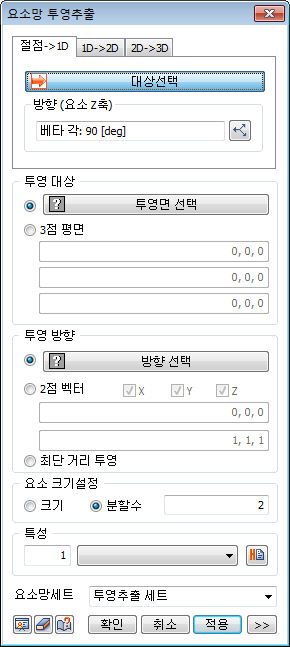

• 투영추출할 요소절점을 선택하고, 투영대상(목표면)과 투영방향을 설정합니다. 요소크기는 직접입력하거나 투영거리의 분할수로 정의할 수 있습니다.



투영대상

• 투영대상(목표면)으로 미리 생성되어 있는 기하형상의 면 또는 요소의 경계면을 선택할 수 있습니다. 또는 "3점평면" 기능으로 임의 3점을 지나는 목표면을 설정할 수 있습니다.

투영방향

• 투영방향은 전체좌표계 축 방향 또는 시작점과 끝점을 연결하는 임의벡터 방향으로 설정합니다. "최단거리투영" 옵션을 적용할 경우 절점에서 투영대상(목표면)까지 법선방향의 최단거리 방향을 자동으로 설정합니다.
