작업화면 구성 Home > GTS NX > Getting Started > 작업화면 구성 > 작업화면 구성

  • GTS NX의 작업 화면은 모델링 작업과 해석 절차에 필요한 모든 기능을 쉽게 호출하고, 일반 설계자와 초보자들도 쉽고 직관적으로 실무해석을 수행할 수 있는 편리한 작업환경을 제공합니다. 화면에서 마우스의 이동을 최소화하여 작업 효율을 극대화할 수 있도록 구성되어 있습니다.

  • GTS NX 작업 화면은 다음과 같은 윈도우들로 구성됩니다.

작업 화면 구성 윈도우

작업 윈도우 (Work Window)

  • GTS NX의 다양한 그래픽 사용자 인터페이스(GUI) 기능을 이용하여 모델링, 후처리 작업 등을 수행하는 작업 윈도우입니다. 두개 이상의 작업윈도우를 구동하여 모델 및 해석수행을 동시에 진행할 수 있는 Multi-Document 기반입니다.

작업트리 윈도우 (Works Tree Window)

  • 작업트리는 작업 프로젝트에 존재하는 모든 기하개체, 요소망 및 사용자가 입력한 각종 하중, 경계조건과 해석 제어 정보, 그리고 해석 결과를 그룹화시켜 윈도우 탐색기와 유사한 트리구조로 제공합니다.

  • 작업트리에서는 전체 작업 내용을 일목요연하게 확인할 수 있으며, 각종 개별 선택 작업이 지원되고 선택 대상에 따라 다양한 컨텍스트 메뉴(Context Menu)가 제공되므로 편리하게 사용할 수 있습니다.

속성 윈도우 (Property Window)

  • 속성 윈도우는 작업 윈도우 또는 작업트리에서 선택한 개별 개체에 대한 각종 속성 정보를 제공합니다.

  • 속성 윈도우는 작업 모드(전처리, 후처리)나 선택 대상에 따라 다르게 구성되며, 이름이나 색상 같은 기본적인 속성에 대한 간편한 확인 및 수정 기능을 지원합니다.

출력 윈도우 (Output Window)

  • 모델링 및 해석 과정에서 유용한 각종 정보와 경고 또는 오류 메시지 등이 출력됩니다.

  • 작업 패널 윈도우 (Task Pane Window)

  • 주요 모델링 방법과 해석기능에 대해 표준적인 절차에 따라 각 단계에서 사용되는 기능들을 쉽게 호출할 수 있도록 기능 분류와 절차에 따라 관련 메뉴들을 제공하는 윈도우입니다.

  • 기본적으로 다양한 작업에 대한 태스크 패널 정의가 제공되며, 사용자가 작업 특성과 기호에 따라 자유롭게 전용화할 수 있습니다.

테이블 윈도우 (Table Window)

  • 각종 입력 데이터와 해석결과를 MS-Excel과 유사한 스트레드 쉬트 형식으로 테이블화한 윈도우 입니다. 테이블 윈도우에서는 다양한 종류의 데이터 편집, 추가 입력과 검색 및 정리 기능은 물론이고 자체적인 그래프 작성 기능까지 제공되며 MS-Excel을 포함한 상용데이터 베이스 프로그램화의 데이터 호환이 가능합니다.

단위 변환기

  • 사용중인 단위계를 손쉽게 변경할 수 있습니다. [힘], [길이], [시간]에 대한 단위를 변경하여 전처리 물성 입력이나 후처리 데이터 경과시에 용이하게 이용할 수 있습니다.

  • midas GTS의 메뉴 시스템 구성은 다음과 같습니다.

GTS NX 메뉴 시스템 구성

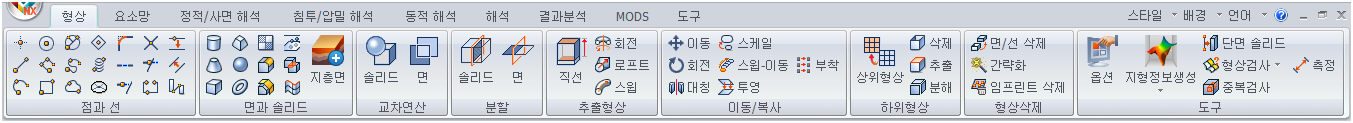

리본메뉴 (Ribbon Menu)

  • midas GTS의 운용에 필요한 모든 기능의 지시 명령어를 내장하고 있습니다. 주메뉴는 리본 메뉴 형태로 제공되며, 사용할 수 있는 화면 공간을 늘리기 위해 리본 메뉴를 최소화할 수 있습니다.

  • 리본 메뉴를 빠르게 최소화 하려면 활성탭의 이름을 두 번 클릭합니다. 탭을 다시 두 번 클릭하면 리본 메뉴가 원래 상태로 돌아갑니다.

도구모음 (Toolbar)

  • midas GTS는 사용빈도가 높은 기능을 신속하게 호출할 수 있도록 각 기능별로 축약 형상화한 아이콘 메뉴를 제공합니다.

  • 도구모음은 간단히 마우스로 드래그하여 원하는 위치에 둘 수 있으며, 도구모음 컨텍스트 메뉴의 사용자지정… 에서 개별 탭의 보이기, 감추기 및 사용자의 선호에 따라 구성하는 아이콘 메뉴를 편집할 수도 있습니다.

  • 도구모음의 아이콘 메뉴의 기능이 궁금할 때에는 마우스 커서를 해당 아이콘 위에 위치시키면 해당 아이콘 메뉴에 대한 설명이 툴 팁으로 나타납니다.

컨텍스트 메뉴(Context Menu)

  • 작업 윈도우 또는 작업트리에서 간단히 마우스 오른쪽 버튼을 클릭하면 사용자의 작업 상황, 선택 대상, 클릭 위치에 따라 관련된 기능이나 자주 사용될 수 있는 기능을 자동으로 발췌하여 제공하는 메뉴 시스템입니다.

NOTE

  • 프로그램을 처음 사용할 때에는 작업 환경과 전반적인 기능을 파악하기 위하여 리본메뉴를 이용하는 것이 바람직합니다. 그러나, 어느 정도 프로그램의 사용에 익숙해지면 작업트리나 컨텍스트 메뉴를 이용하는 것이 훨씬 효율적입니다.
