개요

• 시간이력해석에 적용되는 시간하중함수를 직접 생성할 때 적용합니다. 정(적)하중에서 집중하중 (압력하중)을 시간에 따라 변화하는 시간함수를 적용하여 정의하는 방식입니다. 적용 가능한 시간함수데이터 종류는 동적 절점 하중일 때 "변위", "속도", "가속도", "힘", "모멘트",  동적면하중일때 “일반” 입니다. 추가로, 기준함수를 적용하여 위치에 따라 변화하는 선형/비선형 분포하중 형태의 동적하중 정의도 가능합니다. 일반적으로 진동,항타,발파,철도 이동하중 등을 정의할 때 사용합니다. 도달시간을 설정할 경우 하중이 작용되는 지연시간을 모사할 수 있습니다.

방법

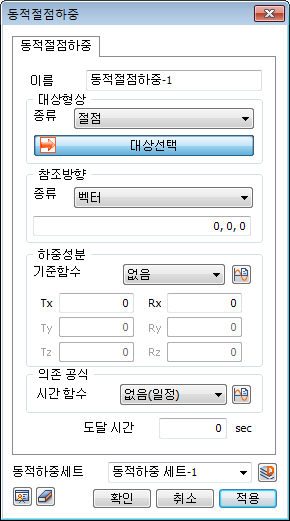

• 하중을 적용할 절점을 선택하고 방향을 설정합니다. 하중 크기의 경우 시간함수(시간에 따른 하중크기)와 각 하중성분(스케일팩터)이 곱해져서 적용됩니다.



대상형상

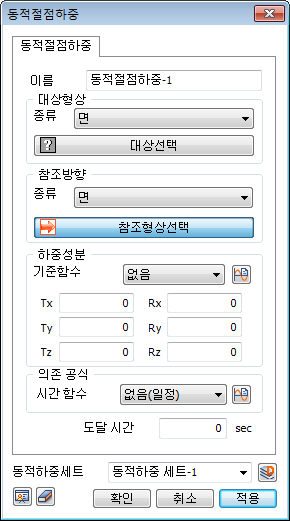

• 절점에 작용하는 하중을 정의하지만 선택 대상은 절점 뿐 아니라, 선,면 등 기하형상 그리고, 자유면 절점 자동선택 방식이 있습니다. 선,면을 선택하는 경우 해당 형상은 요소생성에 사용된 형상이어야 하며, 형상에 포함된 모든 절점에 정의된 방향/크기에 따른 동적 절점 하중이 적용됩니다. 자유면 절점의 경우 선택된 요소 중 자유면 내의 한 절점을 선택하여 그 절점을 포함한 요소와 접하는 각도가 일정한 각도(피쳐각도) 이내에 있는 모든 절점을 자동으로 선택합니다.



참조방향

• 하중이 적용될 방향을 다양한 기준에 따라 설정할 수 있습니다. 전체직교(원통)좌표계 기준으로 입력하는 것을 기본으로, 참조방향으로 기하형상인 선/면을 선택할 수 도 있습니다. 선/면을 선택하는 경우 선택된 형상의 좌표계가 표시되며, 해당 좌표계를 기준으로 하중을 설정합니다. 벡터의 경우 하중 방향을 X,Y,Z 벡터성분으로 임의설정 하기 위한 옵션입니다.

하중성분

• 설정된 방향에 따른 하중의 스케일팩터를 입력하는 부분입니다. 일반적으로 하중크기는 시간함수에서 시간에 따라 변화하는 값으로 미리 정의되어 있으며, 시간함수에서 최대값이 1인 비율로 설정된 경우에는 실제적용하중 크기를 입력합니다. 하중성분에서는 양수(+)는 설정된 방향으로, 음수(-)는 설정된 방향의 반대방향으로 하중을 적용합니다. 또한 기준함수를 적용할 경우 전체 좌표계 기준으로 좌표값 증가에 따른 하중크기 변화를 정의할 수 있습니다. 이때 입력되는 하중성분은 기준함수값과 곱해져서 적용됩니다.

의존공식(시간함수)

• 실제 시간에 따른 하중크기변화를 정의하는 부분입니다.

• 버튼을 선택하여 시간이력함수를 추가(선택) 하며, 시간함수데이터종류가 "변위", "속도", "가속도", 힘", "모멘트"에 대해 선택가능 합니다.

• 동적 면하중은 요소의 면(face)이나 변(edge)에 시간에 따른 분포하중 변화의 형태로 입력합니다. 2차원 요소 또는 3차원 요소에 사용 가능하며, 입력 방향은 임의 좌표계의 축방향, 임의 벡터 방향 그리고 면의 법선 방향으로 적용할 수 있습니다.



하중성분

• 설정된 방향에 따른 하중의 크기 또는 스케일팩터를 입력하는 부분입니다. 등분포 또는 선형/비선형 분포하중 형태를 정의할 수 있으며, 양수(+)는 설정된 방향으로, 음수(-)는 설정된 방향의 반대방향으로 하중을 적용합니다. 또한 기준함수를 적용할 경우 전체 좌표계 기준으로 좌표값 증가에 따른 하중크기 변화를 정의할 수 있습니다. 이때 입력되는 하중성분은 기준함수값과 곱해져서 적용됩니다.

의존공식(시간함수)

• 실제 시간에 따른 하중크기변화를 정의하는 부분입니다.

• 버튼을 선택하여 시간이력함수를 추가(선택) 하며, 시간함수데이터종류가 "일반"인 경우에만 선택가능 합니다.

• “일반”함수는 단위가 없는 무차원 함수로, 압력하중 크기를 직접 입력한 경우 하중성분에서는 스케일 팩터만 입력하고, 최대값이 1인 비율로 정의한 경우에는 실제 하중의 크기를 입력합니다.
