개요

• 시간이 존재하는 해석케이스(비정상류 침투, 압밀, 응력침투완전연계, 선형/비선형 시간이력해석, 2D 등가선형) 에서 특정 위치의 결과를 그래프로 출력하기 위한 함수를 정의하는 기능입니다. 전체 해석결과를 해석트리에 출력하는 것이 사용성이나 성능 측면에서 비효율적이므로, 사용자가 원하는 위치를 효율적으로 정의하여 해석에 반영합니다. 즉, 해석수행 이전에 반드시 이력결과 탐색 절점을 등록해야만 합니다.

방법

• 아래와 같은 과정을 거쳐 시간이 존재하는 모든 해석법에 대해 이력결과 그래프를 출력할 수 있습니다. 출력가능한 이력결과는 아래와 같이 지반변형, 부재력, 침투결과를 포함합니다.

1. 해석 > 이력 > 이력결과탐색에서 결과항목(이력결과 탐색타입) 및 결과확인 위치 지정

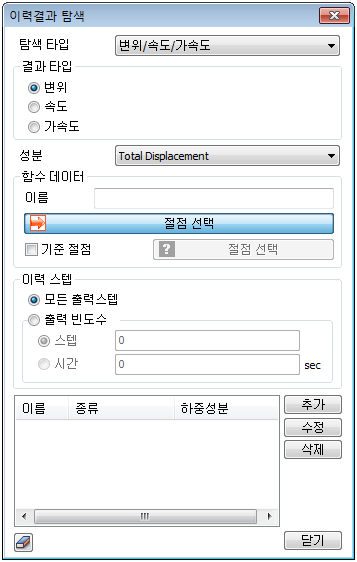

이력결과 탐색	탐색타입

• 탐색 타입 별로 지정할 수 있으며, 세부 성분을 선택하게 됩니다. 요소 결과의 경우, 선택한 요소의 중심 혹은 절점 위치 별로 결과를 출력할 수 있고 단, 고차 요소의 중간 절점은 결과를 출력할 수 없습니다. '변위/속도/가속도' 타입에서는 '기준 절점'에서 계산된 결과를 기준으로 상대 결과를 도출할 수 있습니다. '전달함수'는 상대 결과인 만큼 '기준 절점'을 사용자가 무조건 정의해야 합니다.

• '이력스텝'에서는 결과를 출력할 스텝을 정의합니다. 해석케이스에서 정의한 출력 시간 스텝과 별개로 해석 시간 간격의 전체를 출력하고자 할 때는 '모든 출력스텝'을 선택합니다. 해석을 수행하는 스텝/시간의 일정간격만큼 결과를 출력하고자 할 때 '빈도수' 옵션으로 지정합니다. 예를 들어, 해석 시간 간격(time increment) 0.1, 0.2 0.3sec...로 수행하고 중간결과 출력을 0.3, 0.6sec... 인 해석케이스에 '스텝 : 2' 로 정의하게 되면 결과는 0.2, 0.4, 0.6sec... 로 출력됩니다. '시간' 옵션에서는 '0.2sec'로 입력을 하면 0.2, 0.4, 0.6sec... 시간 대의 결과를 출력할 수 있습니다.

• ※ 해석케이스에서 출력되지 않는 탐색 타입을 반영하지 않도록 주의가 필요합니다.

2. 해석 > 해석케이스 > 추가 > 결과제어 > 이력 탭에서 추가된 이력중 결과를 확인할 이력항목 등록

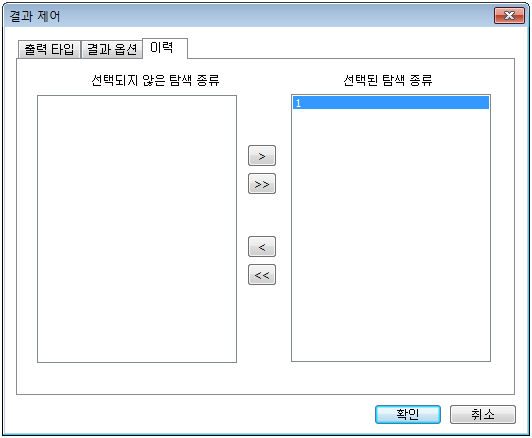

이력결과 출력항목 설정

3. 결과분석 > 특수후처리 > 이력결과 > 그래프 기능을 통해 시간이력 결과 확인

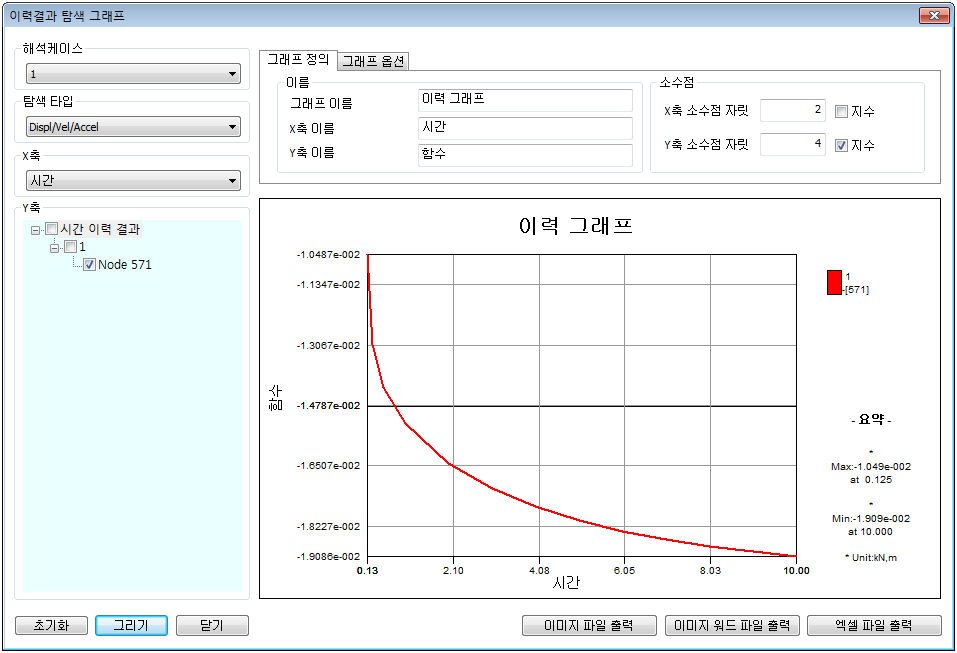

이력결과 탐색그래프
