이름수정 Home > GTS NX > 요소망 > 요소망세트 > 이름수정

개요

• 요소망세트에 지정한 정렬순서대로 일련의 접미번호를 첨가하여 명칭을 수정합니다. 시공단계 설정시 요소망세트 이름으로 구분하여 단계별 해석에 사용될 데이터를 설정하기 때문에, 영역별, 특성별로 미리 구분하는 것이 좋습니다. 특히, 위저드를 이용하여 시공단계를 자동설정 할 경우 유용합니다.

방법

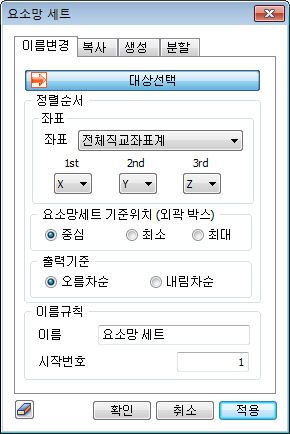

• 이름을 수정하고자 하는 요소망 세트를 모두 선택하고 정렬순서와 변경할 이름을 설정합니다. 예를 들어, 3개의 임의 명칭의 요소망 세트를 선택하고 이름에 “굴착”, 시작번호에 “3”을 입력하는 경우, 이름수정을 수행하면 3개의 요소망 세트 이름은 정렬기준에 따라 “굴착-3”,”굴착-4”,”굴착-5”와 같이 변경됩니다.

좌표

• 전체직교, 혹은 원통 좌표계 기준으로 요소망세트의 순서를 지정합니다. 각 좌표축 방향으로 1st, 2nd, 3rd 로 지정된 우선순위에 따라 순서를 지정합니다. 1st 축은 순서 지정시 가장 우선적으로 고려하는 좌표축이며, 2nd 축은 1st 좌표축이 동일할 때 순서지정 기준이 되는 두 번째 좌표축 입니다. 따라서 1st 지정한 축에 의해 순서가 이미 정해진 대상은 2nd 좌표축의 좌표가 달라도 순서가 바뀌지 않습니다. 1st와 2nd 좌표축이 모두 동일한 경우 3rd 좌표축에 따라 순서가 결정됩니다.

요소망 세트 기준

• 순서를 비교하기 위해 사용하는 좌표 값을 계산할 위치를 지정합니다. 예를 들어 중심으로 지정한 경우에는 요소망세트의 경계박스의 중앙 지점의 좌표 값을 사용하여 요소망세트의 위치를 비교합니다.

출력기준

• 지정한 순서대로 접미번호가 점점 증가하도록, 혹은 감소하도록 부여할 수 있습니다.
