개요

• 솔리드 요소,판 요소의 임의의 단면상에서 합력을 구하는 기능입니다.

방법

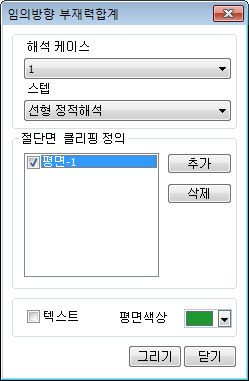

• 요소방향 부재력 합을 생성할 해석케이스와 해석스텝을 선택한 후 절단면 평면을 생성합니다.

• [텍스트 포함]을 체크하고, [그리기] 버튼을 클릭하면 계산된 단면의 도심 위치에서의 단면력 성분을 텍스트 파일로 출력되며, 정의한 평면이 화면상에 표시됩니다.

NOTE

• Local Direction Force Sum. (요소방향부재력합) 기능은 Solid 요소나 Plate 요소의 단면력을 자동계산할 수 있는 매우 유용한 기능입니다. 이 기능은 Solid 요소나 Plate 요소로 구성된 모델의 임의의 평면에 대하여 각 절점의 내력으로부터 해당평면의 도심의 위치에서 각 방향별 내력의 합을 구합니다. Local Direction Force Sum. 은 구조물의 특정부분을 상세해석한 후 구조설계에 적용하기 위한 부재력을 산출할 때 편리하게 사용됩니다.

• 사용자가 임의의 3점을 선택하여 정의한 무한 평면과 판요소 또는 솔리드요소로 구성된 구조물이 교차하면 임의의 단면이 결정됩니다. 이와 같이 결정된 단면에 대하여 자동으로 도심을 계산하고 해당 해석스텝에 대한 응력결과를 이용하여 프레임 결과에서와 같은 방향별 단면력을 출력합니다.

• 만약 정의한 평면 내에 검토대상이 아닌 구조물이 포함되어 있으면, 그 구조물에 해당하는 요소망세트는 비활성화한 뒤에 평면을 정의해야 원하는 단면을 검토할 수 있습니다.
