개요

• 작업 평면 상에 와이어 타입의 정다각형을 생성 합니다.

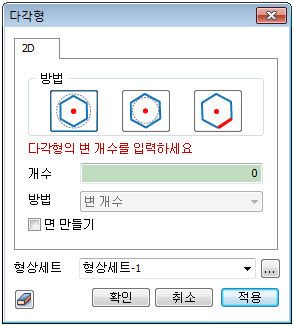

방법

• : 원에 내접하는 정다각형 생성하기

  • 정다각형의 변 개수를 입력합니다. 외접원의 중심좌표 [(절대 x, y)]를 입력하고 반경과 방향의 좌표 값을 다음 세가지 방법 중 하나를 택하여 입력합니다.

    • (절대좌표 x,y)

    • (상대좌표 dx,dy)

    • (길이,각도)

  • 두 번째로 입력하는 점의 위치에 정다각형의 꼭지점이 자리잡게 됩니다.

• : 원에 외접하는 정다각형 생성하기

  • 다각형의 변 개수를 입력합니다. 내접원의 중심 좌표[(절대좌표 x,y)]을 입력하고 반경과 방향의 좌표 값을 다음 세가지 방법 중 하나를 택하여 입력합니다.

    • (절대좌표 x,y),

    • (상대좌표 dx,dy),

    • (길이,각도)

  • 두 번째로 입력하는 점의 위치에 정다각형과 원의 접점이 자리잡게 됩니다.

• : 모서리의 길이와 정다각형의 중심점, 꼭지점이 작업평면 좌표의 X축과 이루는 각을 입력하여 정다각형 생성하기

  • 그리고자 하는 다각형의 변 개수를 입력합니다. 다각형 변의 길이를 입력하고 다각형의 중점 좌표[절대(x,y)]를 입력합니다. 하나의 꼭지점이 작업평면 좌표계의 X축과 이루는 각(반 시계 방향으로 회전)을 입력하여 정다각형을 그립니다.

면 만들기

• 만들어진 연결선이 닫혀졌을 경우, 연결선을 경계로 갖는 면을 생성합니다. 이 때 와이어 종류의 다각형은 만들지 않습니다.

형상세트

• 생성한 다각형을 원하는 형상세트에 등록 합니다. 이 때 사용자가 원하는 대로 형상세트의 이름을 지정할 수 있습니다.
