지진데이터생성 Home > GTS NX > 동적해석 > 도구 > 지진데이터생성

개요

• midas GTS에 내장되어 있는 지진파의 데이타베이스를 이용해 지진 가속도, 지진 응답 스펙트럼 및 설계 응답 스펙트럼을 작성합니다.

방법

File

• SGS로 작성한 각종 데이터를 여러 가지 형식으로 저장, 인쇄하거나 기존 데이터를 읽어옵니다.

Generate

• SGS에 내장되어 있는 지진파의 데이터베이스를 이용하여 지진 가속도, 지진 응답 스펙트럼 및 설계 응답 스펙트럼을 작성합니다.

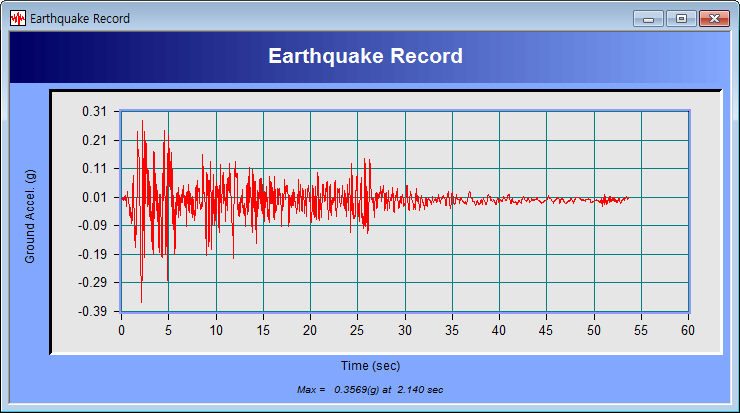

Earthquake Record

• 지진파 데이터를 읽어 들여 그래프로 표시합니다.

• Earthquake로부터 지진파를 선택하고, 진폭과 시간 간격에 대한 스케일을 입력하고, [OK]버튼을 클릭합니다.

• 생성되는 데이터는, 모두 중력가속도로 무차원화 된 가속도(Normalized Acceleration)이며, 데이터의 시간 간격은 북미의 지진파는 0.02초, 일본의 지진파는 0.01.초입니다. 내장되어 있는 지진파 이외의 데이터를 이용하기 위해서는 [Import]버튼을 클릭하여 '*. dbs (SGS dbase file)'로부터 데이터를 읽어들입니다.

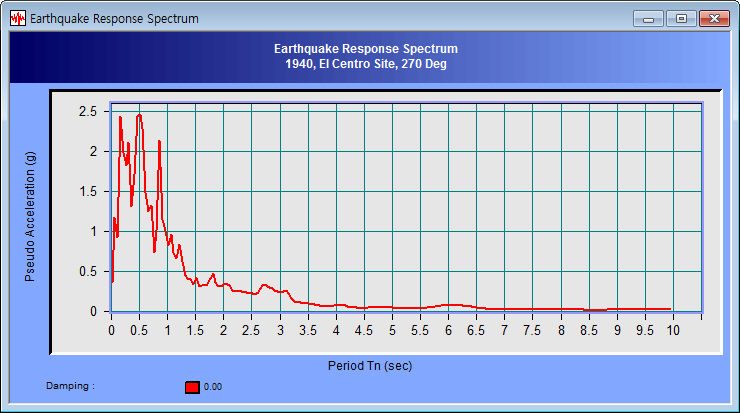

Earthquake Response Spectra

• 데이타베이스에 내장되어 있는 지진파 기록이나 사용자가 직접 작성한 지진파 데이터로부터, 지진 응답 스펙트럼을 계산해 그래프로 표시합니다.

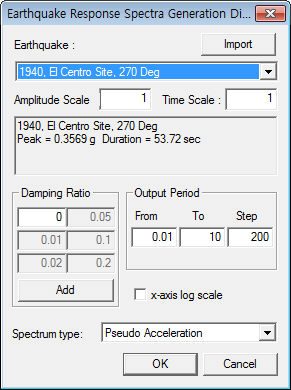

  1) Earthquake로부터 지진파를 선택하고, 진폭과 시간 간격에 대한 스케일을 입력합니다. 내장되어 있는 지진파 이외의 데이터를 이용하기 위해서는 [Import]버튼을 클릭하여 '*. dbs (SGS dbase file)'로부터 데이터를 읽어들입니다.

  2) 감쇠 계수(Damping Ratio)를 입력합니다. 복수의 감쇠 계수에 대한 그래프를 동시에 출력하려면 [Add]버튼을 클릭하여 추가합니다.

  3) Output Period에 그래프를 출력하는 주기의 범위와 간격을 입력합니다.

  4) Spectrum type으로 스펙트럼의 타입을 선택합니다.

  5) x-axis log scale의 항목을 체크하면, 스펙트럼의 x축이 Log 스케일이 됩니다.

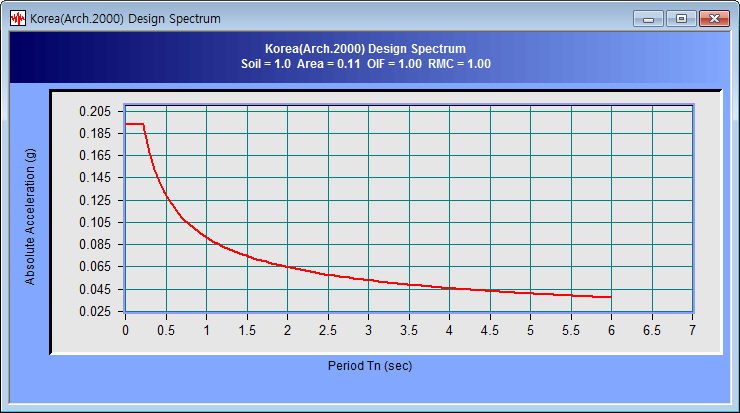

Design Response Spectra

• 설계 응답 스펙트럼을 생성하여 그래프로 표시합니다.

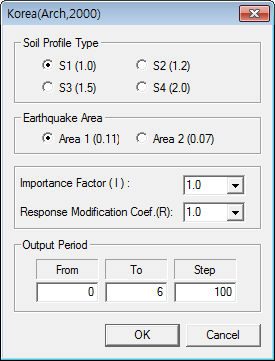

• 대화상자에서 스펙트럼 작성에 필요한 데이터를 입력한 후, 마지막으로 스펙트럼 주기의 범위를 입력하고 [OK]버튼을 클릭하면, 그래프가 표시됩니다.

Option

• 그래프에 대한 각종 옵션을 설정합니다. 그래프의 x축, y축을 log 스케일로 표시하거나 눈금선을 표시할 수 있습니다. 그래프선의 굵기를 변경할 수 있으며, 타이틀 명도 변경이 가능합니다.

View

• 툴바 및 상태 바의 표시와 비표시를 바꿉니다. 또한 그래프에 대한 Zoom 기능, 시간 영역 또는 주파수 영역에 의한 그래프의 변경이 가능합니다.

Zoom Out All

• 확대한 표시 상태를 원래 상태에 되돌립니다.

• 그래프의 일부분을 확대하려면 확대하고자 하는 부분을 마우스의 왼쪽 버튼으로 드래그 해 선택합니다. 마우스의 오른쪽 버튼을 클릭해도 표시 상태를 원래 상태로 되돌릴 수 있습니다.

Time<->Frequency

• 그래프의 X축을 시간 영역 또는 주파수 영역으로 전환합니다.
