지반응답스펙트럼 Home > GTS NX > 동적해석 > 도구 > 자유장해석 > 지진파응답 스펙트럼

개요

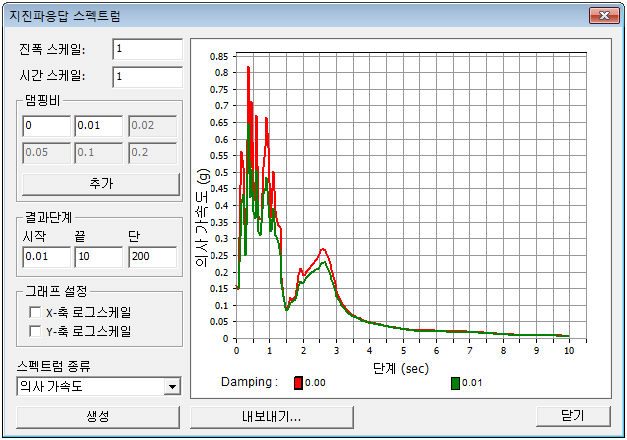

• 데이터베이스에 내장되어 있는 지진파 기록이나 사용자가 직접 작성한 지진파 데이터로부터 지진 응답 스펙트럼을 계산해 그래프로 표시합니다. 감쇠 계수(댐핑비)를 입력합니다. 복수의 감쇠 계수에 대한 그래프를 동시에 출력하려면 [추가]버튼을 클릭하여 추가합니다. 결과단계에 그래프를 출력하는 주기의 범위와 간격을 입력합니다.

• 스펙트럼 종류로 스펙트럼의 타입을 선택합니다. X-축 로그스케일, Y-축 로그스케일의 항목을 체크하면 스펙트럼의 X축, Y축이 로그 스케일로 됩니다.

방법

• FFA에서는 사용자의 편의를 고려하여 다음과 같이 3가지의 시간이력하중 입력방법을 제공하고 있습니다. 지진하중에 대한 입력은 시간이력 가속도를 중력가속도로 나눈 값만 지원합니다.

  • 자주 사용되는 시간이력하중을 파일로 저장한 다음 읽어 들이는 방법

  • 데이터베이스에 내장된 시간이력하중 데이터를 호출하는 방법

  • 사용자가 직접 입력하는 방법

1. 자주 사용되는 시간이력하중을 파일로 저장한 다음 읽어 들이는 방법

[불러오기]

• 시간이력하중을 이미 만들어진 데이터에서 읽어 입력하는 경우에 사용되며, 데이터는 확장자를 '.sgs'나 '.thd'로 하는 파일로 다음과 같은 형식으로 작성합니다.

*SGSw

이 파일이 GTS의 지진데이터 자동 추출 모듈인 "Seismic Data Generator"의 데이터 형식임을 나타내는 선언문

• <'fn.sgs' 파일의 형식>

  *SGSw	이 파일이 GTS의 지진데이터 자동 추출 모듈인 "Seismic Data Generator"의 데이터 형식임을 나타내는 선언문
  *TITLE, Elcentro 1940, N-S Component	-
  *X-AXIS, Second	-
  *Y-AXIS, Normalized Acceleration	-
  *UNIT&TYPE, GRAV, ACCEL	-
  *FLAGS, 0, 0	-
  *DATA	-
  1.00000E-010, 3.50102E-001	-
  5.00000E-002, 3.82861E-001	-
  1.00000E-001, 5.08226E-001	-
  1.50000E-001, 5.17459E-001	-
  :	-

• <'fn.thd' 파일의 형식 - 사용자가 입력>

  선택사항	** 주석 - 어느 곳에나 입력가능
  -	*UNIT, M , N - 길이 : MM, CM, M, INCH, FEET, GRAV 가능
  	*하중 : KG, TON, KN, LBF, KIP
  -	*TYPE, ACCEL - ACCEL, FORCE, MOMENT 가능
  필수사항	* Data
  :---	:---
  -	X1 , Y1 (X : Time, Y : Time Function)
  -	X2 , Y2
  -	X3 , Y3
  -	:

2. GTS NX의 데이터베이스에 내장된 시간이력하중을 호출하는 방법

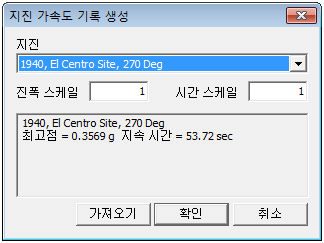

[지진파]

• 각종 지진데이터를 데이터베이스로부터 읽어 들여 시간이력하중을 생성하는 기능입니다. 데이터베이스에는 총 32종의 지진가속도가 내장되어 있습니다.



3. 지반가속도 함수 add/수정/보이기 대화상자의 입력란에 직접 입력하는 방법

• 대화상자 좌측의 입력란에 시각과 해당시각에서의 시간이력하중 값을 사용자가 직접 입력하여 시간이력하중을 구성할 수 있습니다.
