1D Home > GTS NX > 요소망 > 생성 > 1D

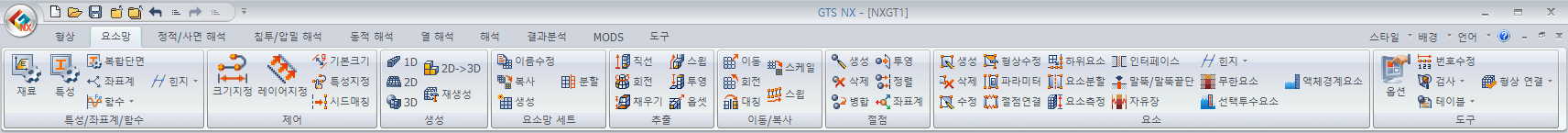

개요

• 에지를 선택하여 1D 구조 요소망을 생성 합니다. 주로 인접지반요소와 절점연결이 필요 없는 구조요소를 독립적으로 생성할 때 사용됩니다.

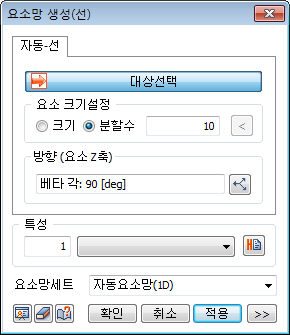

방법

• 임베디드 트러스, 말뚝요소와 같은 인터페이스 계열의 요소는 인접지반요소와 절점을 연결하지 않아도 무방하기 때문에 독립적으로 크기 또는 분할수를 지정하여 요소망을 생성할 수 있습니다.

• 요소생성시 해당 요소에 할당될 특성을 지정하거나, 추가할 수 있습니다.

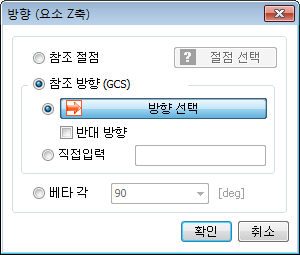

방향(요소Z축)

• 1D 요소의 단면특성에서 방향을 일정하게 통일시키거나, 강축방향과 약축방향을 설정할 때 사용됩니다. 요소좌표계를 확인하여 요소의 Z축 방향을 조정하고, 베타각을 기준으로 설정할 수 있습니다.



  • 참조절점 : 1D 요소 단면방향의 기준 절점을 선택합니다. 선택한 절점을 기준으로 요소의 Z좌표방향을 설정합니다.

  • 참조방향(GCS) : 전체좌표계(GCS)방향, 혹은 직접 입력한 벡터 방향으로 선택한 요소의 Z좌표방향을 설정합니다.

  • 베타각 : 0,90,180 중에 선택할 수 있으며, 선택한 베타각만큼 요소X축을 기준으로 회전시킵니다.

    베타각:0	베타각:90	베타각:180

고급옵션 ( )

• 요소망을 생성할 때 미세하게 떨어져 있는 공차 이내 거리는 자동으로 합치거나 2개 이상의 에지에 대해 요소망을 생성할 때 각각 독립적인 요소망 세트로 구분할 수 있습니다.
