2D:자동-영역 Home > GTS NX > 요소망 > 생성 > 2D(자동-영역)

개요

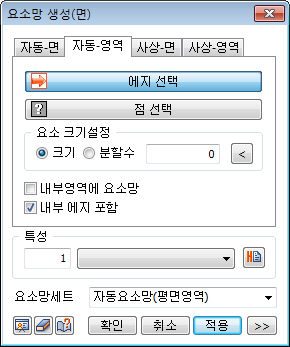

• 폐합된 영역을 이루는 선들을 선택하여 해당 영역에 요소망을 생성합니다. 복잡한 2차원 형상에 대하여 면을 생성하지 않고, 모든 영역에 요소망을 생성할 때 사용됩니다.

방법

• 요소의 크기를 직접 정의하거나, 영역을 이루는 에지의 분할수를 지정하여 요소크기를 설정할 수 있습니다.

• 이때 폐합된 영역 내부에 또 다른 폐합 영역이 있을 경우 “내부영역에 요소망” 옵션을 통해 각 영역별로 분리하여 자동생성 할 수 있으며, 영역 내부에 선(에지) 또는 점을 선택하는 경우 해당 선, 점의 위치를 인식하여 절점을 생성합니다. 특히 “내부 에지 포함” 은 에지로부터 하위요소추출 기능으로 구조요소를 생성할 때 반드시 선택해야 하는 옵션입니다.
