개요

• 해석이 완료된 결과로부터 'Nodal Force', 'Nodal Moment', 'Nodal Translational Displacement', 'Nodal Rotational Displacement' 타입을 하중으로 생성하여, 다른 해석케이스에 하중 타입으로 해석이 가능합니다.

• 단, 해석이 완료된 케이스/스텝에서 각 결과 타입에 해당하는 결과를 출력한 경우에만 하중으로 변환 가능합니다.

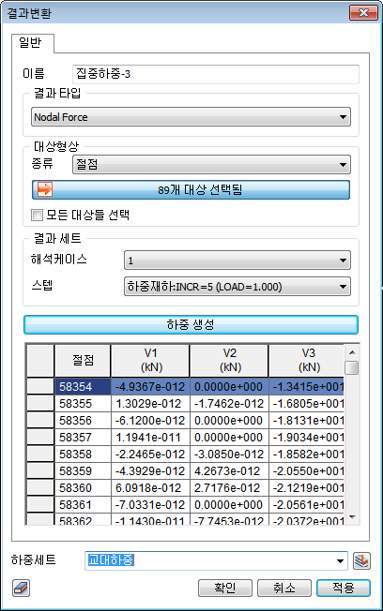

방법

• [해석완료 후 전처리 모드에서 결과변환 가능]

  • Nodal Force : 절점하중

  • Nodal Moment : 절점모멘트

  • Nodal Translational Displcement : 강제 변위

  • Nodal Rotational Displacement : 강제 회전변위
