검사 :  요소품질 Home > GTS NX > 요소망 > 도구 > 검사(요소품질)

개요

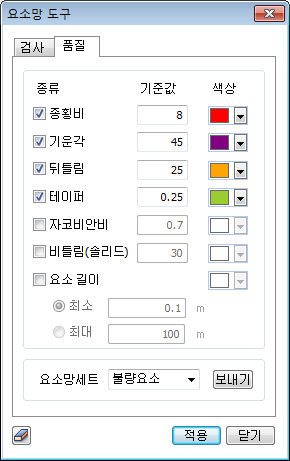

• 요소의 절대적인 크기보다는 연결된 요소 사이의 상대적인 크기 및 형상(품질)이 해석결과에 큰 영향을 미칩니다. 따라서 요소생성 이후, 특히 3D 요소에 대해 요소망 내부까지 품질을 확인하고 수정하는 것이 중요합니다. 기준 값을 입력하면 해당 기준 값에 못 미치는 요소가 설정된 색상으로 표시됩니다.

방법

종횡비(Aspect Ratio)

• 2D 요소에서 가로 길이와 세로 길이의 비, 또는 가장 긴 변의 길이에 대한 가장 짧은 변의 길이의 비 입니다. 예를 들어 정사각형의 경우 가로와 세로의 길이가 같으므로 1의 값을 가지며, 정사각형의 형상에서 멀어질수록 1에서부터 점점 작아지며 멀어집니다. 값이 1이 가까울 수록 이상적입니다. 해석 결과에 상당한 영향을 주는 항목이며, 값이 매우 작은 경우에는 정상적인 해석 결과를 얻기 힘들 수 있습니다.

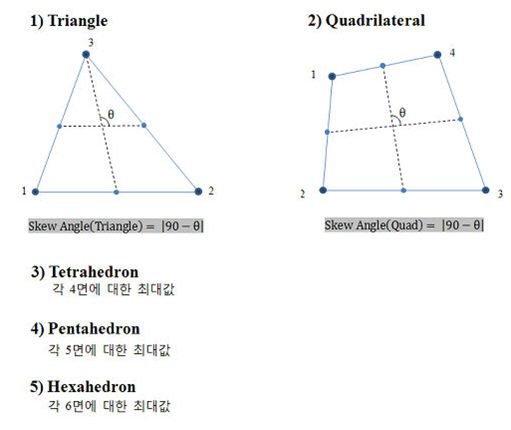

기운각(Skew Angle)

• 직사각형 형상(90도)에서 벗어난 정도를 각도로 계산한 것입니다. 직사각형은 사이 각이 90도를 형성하므로 기운각이 0도이며, 직사각형의 형상에서 멀어질수록 0도에서부터 점점 커집니다. 솔리드 요소의 경우 각 면의 기운각 값을 체크하여 가장 작은 값을 기운각 값으로 가집니다. 값이 0에 가까울 수록 좋습니다.

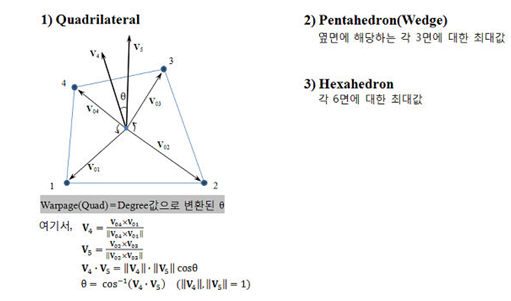

뒤틀림(Warpage)

• 평면에서 벗어난 정도를 평가합니다. 사각형 2D 요소의 모든 절점이 동일한 평면상에 위치하는 경우는 이 값이 0이며, 평면에서 벗어나는 정도가 심해질수록 0으로부터 점점 커집니다. 솔리드 요소의 경우 솔리드 각 사각면의 뒤틀림 값을 체크하여 가장 작은 값을 뒤틀림 값으로 가집니다. 값이 0에 가까울 수록 좋습니다. 해석 결과에 상당한 영향을 주는 항목이며, 값이 매우 큰 경우에는 정상적인 해석 결과를 얻기 힘들 수 있습니다.

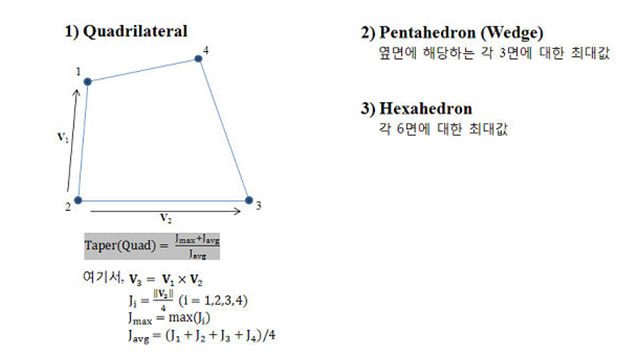

테이퍼(Taper)

• 직사각형 형상에서 벗어난 정도를 기하적으로 계산한 것입니다. 삼각형 요소의 경우에는 해당되지 않는 항목입니다. 직사각형은 1이며, 직사각형의 형상에서 멀어질수록 (삼각형 형상에 가까워질수록) 1로부터 점점 작아집니다. 솔리드 요소의 경우 각 면의 테이퍼 값을 확인하여 가장 작은 값을 테이퍼 값으로 가집니다. 값이 1에 가까울수록 좋습니다.



자코비안 비(Jacobian Ratio)

• 요소의 각 가우스 적분점에서의 자코비안의 Determinant를 계산한 후 가장 작은 자코비안 Determinant값과 가장 큰 자코비안 Determinant값의 비를 계산한 것이 자코비안 비 입니다. 이 때 2차원 요소의 경우 요소를 평면상에 투영하여 자코비안 Determinant를 계산하게 되며, 솔리드 요소의 경우 직접 자코비안 Determinant를 계산합니다. 사각형 요소에서 요소가 Convex하지 않다면, 음의 값이 나오며 해석이 정상적으로 수행되지 않습니다. 큰 값이 나올수록 좋습니다.

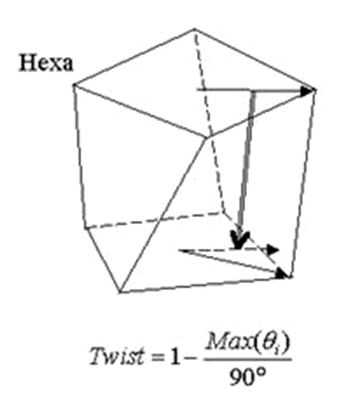

비틀림(솔리드,Twist)

• 솔리드 요소에서 마주 보는 두 면이 비틀린 정도를 나타내는 값입니다.

요소 길이

• 요소의 에지 길이를 체크 합니다. 이때 최소, 최대값을 설정할 수 있습니다.

요소망세트

• 품질 검사가 완료된 요소를 '보내기'를 눌러 다른 요소망세트로 정의할 수 있습니다. 사용자가 원하는 이름으로 요소망세트 이름을 변경할 수도 있습니다.
