원 Home > GTS NX > 형상 > 점과 선 > 원

개요

• 작업 평면 상에 에지 타입의 원을 생성합니다.

방법

원 생성 방식

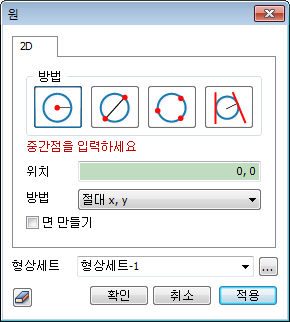

• 원을 생성하는 방식은 아래와 같은 4가지의 방식이 있습니다. 각각의 방법은 직접 작업화면의 작업평면을 클릭하여 점들을 지정할 수도 있습니다.

• : 중심의 좌표와 반지름을 입력하여 2D 원 생성

  • 중심의 좌표[(절대좌표 x, y)]와 반지름을 입력하여 원을 그립니다.

• : 지름의 양 끝점을 입력하여 2D 원 생성

  • 지름의 한 끝점의 좌표[(절대좌표 x, y)]와 반대쪽 끝점[(절대좌표 x, y), (상대좌표 dx, dy), (길이, 각도)]의 좌표를 입력하여 원을 그립니다.

• : 원 상에 존재하는 임의의 세 점을 입력하여 2D 원 생성

  • 원 상에 존재하는 임의의 세 점[(절대좌표 x, y)]의 좌표를 지정하여 원을 그립니다.

• : 두 에지 사이에 입력한 반지름을 가지면서 두 에지와 접하는 2D 원 생성

  • 이미 존재하는 두 에지의 사이에 입력한 반지름을 가지면서 두 에지와 접하는 원을 그립니다. 반지름을 입력하고 에지 두 개를 선택해야 합니다.

면 만들기

• 만들어진 원을 외곽선으로 사용하는 원형 평면을 생성 합니다.

형상세트

• 생성한 원을 원하는 형상세트에 등록합니다. 이 때 사용자가 원하는 대로 형상세트의 이름을 지정할 수 있습니다.
