개요

• 2D 요소와 2D 요소의 사이를 연결하는 3D 요소들을 생성 합니다. 일부 영역에 요소를 추가 생성하여 모델을 수정할 때 유용합니다.

방법

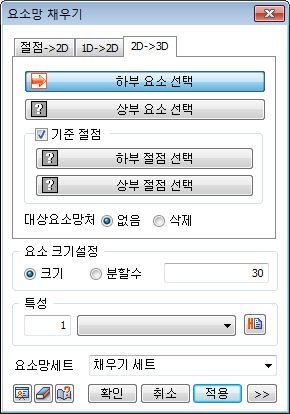

• 하부와 상부 2D요소를 각각 선택하고, 그사이 생성될 3D요소의 크기는 직접 입력하거나 선택한 2D 요소 사이 간격의 분할수로 정의합니다. 하부, 상부 요소에 선택된 각 2D 요소개수는 동일해야 하며, 특히 요소의 배치나 형상이 유사해야 그 사이 3D 요소 채우기가 가능합니다. 자동으로 대응되는 짝을 찾아서 요소망을 생성하지 못하는 경우 수동으로 대응되는 기준절점을 지정할 수 있으며, 각 기준절점은 해당 요소의 외곽선에 위치해야 합니다.



• 이외, 고급옵션() 을 통해 생성될 2D요소의 형상을 삼각형, 사각형 중에서 선택할 수 있습니다.
