개요

• 선택한 형상에 대한 자세한 정보를 확인합니다.

방법

형상검사

• 검사할 기하형상을 선택하고 옵션을 선택하면 화면상에 해당정보가 표시됩니다. 또한 형상의 정보에 대해서도 출력창에 별도 표시됩니다.

자유선(빨간색)

• 형상의 최외각선을 의미하며, 빨간색 선으로 표시됩니다.

매니폴드 선(녹색)

• 2개의 면이 맞닿아 있는 에지를 의미하며, 녹색으로 표시됩니다.

비-매니폴드 선(파란색)

• 3개 이상의 면이 맞닿아 잇는 에지를 의미하며, 파란색으로 표시됩니다.

짧은 선(주황색)

• 입력한 길이 기준보다 길이가 짧은 에지를 체크하여, 화면상에 주황색으로 표시됩니다.

작은 면(노란색)

• 입력한 면적 기준보다 넓이가 작은 면을 체크하여, 화면상에 노란색으로 표시됩니다.

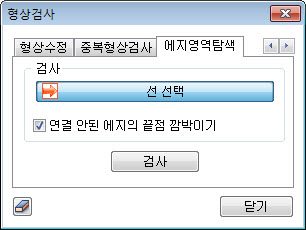

에지영역탐색

• 선들을 선택하여 연결여부를 체크합니다. CAD상에서 불러온 기하형상 정보의 경우 미세하게 연결되지 않는 영역들을 쉽게 확인할 수 있습니다.
