프로파일 Home > GTS NX > 형상 > 점과 선 > 프로파일

개요

• 작업 평면 상에 와이어 타입의 직선과 원호로 구성된 프로파일을 생성합니다.

방법

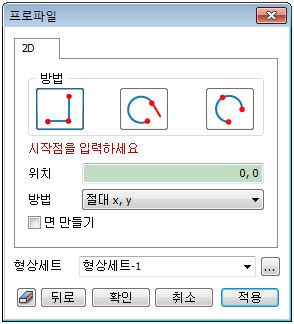

프로파일 생성 방법

• 직접 작업화면의 작업평면을 클릭하여 점을 선택하거나, 좌표위치 값을 입력합니다. 작업 평면을 클릭하여 점들을 지정하는 경우, 모든 점들의 지정이 끝나면, 마우스를 우 클릭을 통해 보간점의 추가를 멈추고 프로파일을 생성합니다.

• :  세 점을 입력하여 직선 프로파일 생성

  • 시작점의 좌표[(절대좌표 x, y)]를 입력하고 계속해서 다음 점의 좌표[(절대좌표 x, y), (상대좌표 dx, dy), (길이, 각도)]를 입력하는 방법으로 연결된 직선을 그립니다.

• :  두 점을 입력하여 원호 프로파일 생성

  • 전 단계에서 만든 선에 접하는 원호를 그립니다. 원호의 시작점은 자동으로 전 단계에서 만든 선의 끝점으로 지정이 되므로 끝점의 좌표[(반지름, 각도)]만 입력하면 됩니다. 이미 존재하고 있는 선에 연결해서 원호를 그리는 작업은 불가능하며, 프로파일생성 작업 중간단계에 이어서 접하는 원호를 만드는 작업만 가능합니다.

• : 세 점의 좌표를 입력하여 원호 프로파일 생성

  • 세 점의 좌표를 입력해서 원호를 그립니다. 프로파일생성 작업 중간단계에서 이 버튼을 클릭하여 원호를 그리는 경우에는 전 단계에서 만든 선의 끝점이 첫 번째 점이 되므로, 나머지 두 개의 점의 좌표[(절대좌표 x, y), (상대좌표 dx, dy), (길이, 각도)]만 입력하면 됩니다. 하지만 프로파일의 첫 번째 작업으로 이 방법을 선택하는 경우 첫 번째 점부터 순서대로 세 개의 점의 좌표를 입력해야 원호가 생성됩니다.

면 만들기

• 만들어진 연결선이 닫혀졌을 경우, 연결선을 경계로 갖는 면을 생성합니다. 이 때 와이어 종류의 프로파일은 만들지 않습니다.

형상세트

• 생성한 프로파일을 원하는 형상세트에 등록 합니다. 이 때 사용자가 원하는 대로 형상세트의 이름을 지정할 수 있습니다.
