2D :사상-영역 Home > GTS NX > 요소망 > 생성 > 2D (사상-영역)

개요

• 폐합된 영역을 이루는 선들을 선택하여 사각형의 요소망을 생성합니다.

방법

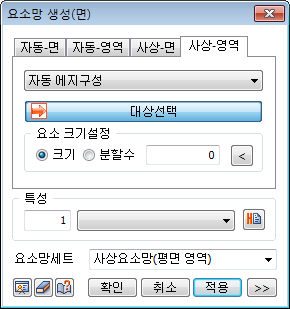

• 요소의 크기를 직접 정의하거나, 영역을 이루는 에지의 분할수를 지정하여 요소크기를 설정할 수 있습니다. “자동” 혹은 “수동” 에지 구성으로 폐합된 영역을 구성하는 에지를 선택합니다.

  자동엣지구성	수동엣지구성

자동 엣지구성

• 2D 사상 요소망을 생성할 공간상의 영역의 에지를 선택하여 자동으로 2D 사상 요소망을 생성 합니다. 알고리즘 특성상 모델의 형상에 따라 2D 사상 요소망을 생성하지 못하거나 형상이 좋지 않은 사상 요소망이 생성될 수도 있습니다.

수동 엣지구성

• 자동으로 2D 사상 요소망을 생성할 수 없는 경우 에지들을 명시적으로 4개의 에지 그룹으로 나누어 선택합니다. 각 에지 그룹 내의 에지는 모두 연결되어 있어야 하며, 시계방향 또는 반 시계 반대방향을 따라 에지 그룹들을 순서대로 지정해야 합니다. 최종적으로 선택된 모든 에지는 하나의 폐합된 영역을 구성해야 합니다.
