터널 Home > GTS NX > 형상 > 점과 선 > 터널

개요

• 작업평면상에 와이어 타입의 터널 단면형상을 생성합니다.

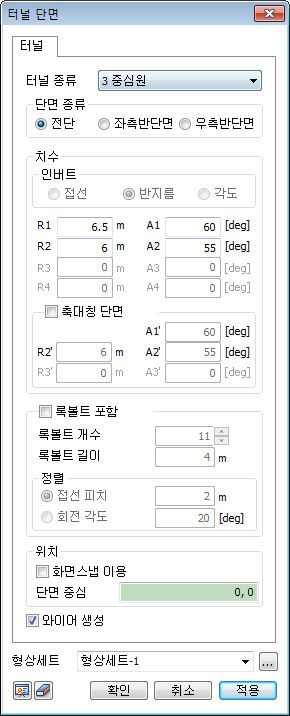

방법

터널종류

• 터널의 종류는 [3중심원] , [3중심원+인버트], [5중심원], [5중심원+인버트]의 4가지 방식으로 생성할 수 있으며, 단면종류는 [전단면], [좌측반단면], [우측반단면]의 3가지 방식으로 단면을 생성합니다.

• : 3 중심원

  • 서로 다른 중심과 직경을 가지는 세 원호의 조합으로 터널을 생성합니다.

• : 3 중심원 + 인버트

  • 서로 다른 중심과 직경을 가지는 세 원호와 하나의 인버트의 조합으로 터널을 생성합니다.

• : 5 중심원

  • 서로 다른 중심과 직경을 가지는 다섯 개의 원호로 구성된 터널을 생성합니다.

• : 5 중심원 + 인버트

  • 서로 다른 중심과 직경을 가지는 다섯 개의 원호와 하나의 인버트로 구성된 터널을 생성합니다.

치수

• 생성될 터널단면의 반지름(R1~R4)와 각도(A1, A4)를 입력합니다. 좌,우측 단면이 대칭이 아닌 경우, 축 대칭단면을 체크하여, 비대칭 단면 터널형상을 생성할 수 있습니다. 이 때 입력하는 A1’~A3’, R2’~R3’ 은 좌측반단면에 대한 형상을 나타냅니다.

인버트

• 터널종류를 [3중심원+인버트], [5중심원+인버트]로 설정한 경우에 활성화됩니다. 인버트는 터널바닥부가 평평하지 않은 경우 원호의 형태로 작성할 수 있습니다. 아래의 3가지 방식으로 인버트 형상을 생성할 수 있습니다.

  • [접선] : 사용자가 인버트 단면의 반지름(R)과 각(A)을 지정하면 3심원(또는 5심원)의 정보와 입력한 R, A 값을 바탕으로 인버트 형상을 만듭니다.

  • [반지름] : 사용자가 반지름(R)을 입력하면 프로그램이 적절한 각(A)을 자동으로 계산한 후 3심원(또는 5심원)의 정보와 조합하여 인버트 형상을 만듭니다.

  • [각도] : 사용자가 각(A)을 입력하면 프로그램이 반지름(R)을 자동으로 계산한 후 3심원(또는 5심원)의 정보와 조합하여 인버트 형상을 만듭니다.

록볼트

• 터널단면 형상에 록볼트가 포함되는 경우 [록볼트 포함]을 체크하여 에지를 배치합니다. 사용자는 록볼트 개수와 길이를 입력하고, 정렬방법은 접선피치와 회전각도 방법 중 하나를 사용하여 락볼트를 배치합니다.

위치

• 생성된 터널 단면형상의 중심점 위치를 입력합니다.

• [화면스냅이용] 을 체크하여 마우스 클릭으로 터널 단면선의 중심점의 좌표를 작업평면 상에서 입력할 수도 있으며, 단면중심좌표를 직접 입력할 수도 있습니다.

와이어 생성

• 터널 단면형상을 하나의 와이어로 만듭니다. 체크를 하지 않으면, 여러 개의 에지 타입으로 터널 단면형상을 만듭니다.

형상세트

• 생성한 터널단면을 원하는 형상세트에 등록 합니다. 이 때 사용자가 원하는 대로 형상세트의 이름을 지정할 수 있습니다.
