채우기 유형 (Fill) Home > GTS NX > 결과분석 > 일반 > 채우기 유형

개요

• 컨투어 채우기 형식을 결정하는 방법이며 면 그리기와 선 그리기로 설정할 수 있습니다.

방법

면그리기 (Solid)	선그리기 (Line)

면 그리기

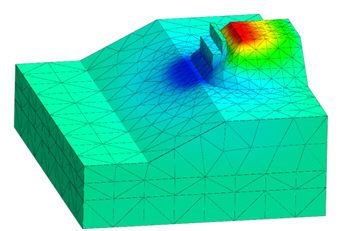

• 해석결과 컨투어를 Solid에 표시하여 연속적으로 표현합니다.

선 그리기

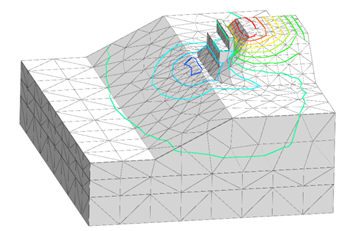

• 해석결과 컨투어를 등위선 형식의 선으로 표현합니다.

NOTE : 선 그리기 두께 조절

• 채우기 형식의 선 그리기 선택 시 등위선의 두께는 속성창의 컨투어 설정에서 변경이 가능합니다.

• 속성창 > 컨투어 > 선두께를 조정하여 두께를 조절합니다.
