직선: 절점->1D Home > GTS NX > 요소망 > 추출 > 직선(절점 -> 1D)

개요

• 절점을 설정된 방향으로 추출하여 1D 요소를 생성 합니다. 선을 그리지 않고 구조요소를 생성할 수 있는 기능입니다.

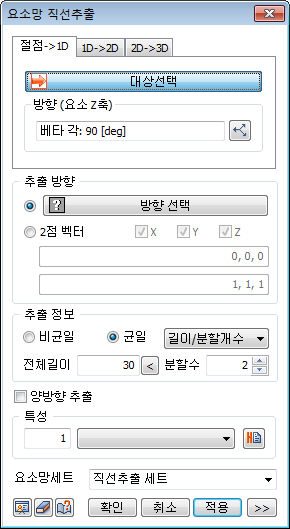

방법

• 추출할 요소절점을 선택하고, 추출방향과 추출길이 및 요소 분할수를 설정합니다. 일방향 혹은 양방향으로 동시에 추출하여 요소를 생성할 수 있습니다.

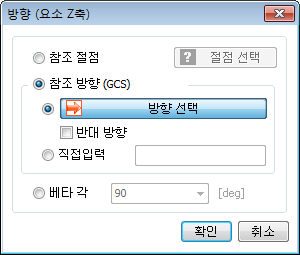

방향 (요소(Z축))

• 1D 요소의 단면특성에서 방향을 일정하게 통일시키거나, 강축방향과 약축방향을 설정할 때 사용됩니다. 요소좌표계를 확인하여 요소의 Z축 방향을 조정하고, 베타각을 기준으로 설정할 수 있습니다.



• 참조절점 : 1D 요소 단면방향의 기준 절점을 선택합니다. 선택한 절점을 기준으로 요소의 Z좌표방향을 설정합니다.

• 참조방향(GCS) : 전체좌표계(GCS)방향, 혹은 직접 입력한 벡터 방향으로 선택한 요소의 Z좌표방향을 설정합니다.

• 베타각 : 0,90,180중에 선택할 수 있으며, 선택한 베타각만큼 요소X축을 기준으로 회전시킵니다.

  베타각:0	베타각:90	베타각:180

추출방향

• 절점추출 방향을 전체좌표계 기준으로 선택하거나, 2점 벡터 기능으로 방향벡터의 시작점과 끝점 좌표를 입력하여 정의할 수 있습니다. 임의방향으로 추출하고자 할 경우 유용합니다.

추출정보

• 생성될 1D요소의 전체길이 및 분할정도를 설정합니다. 분할 간격은 균일, 혹은 비균일 방법으로 선택할 수 있습니다. 길이(옵셋, 간격)에 음수를 입력하는 경우 설정한 좌표축, 또는 벡터방향의 반대방향으로 추출합니다.

비균일

• 옵셋(Offset) 길이 및 개수를 동시에 지정할 수 있습니다. 길이를 컴마(,) 를 사용하여 나열하거나, 연속해서 반복되는 추출거리는 횟수@거리를 사용해서 나타냅니다.

• 예를 들어, 10@3 으로 입력할 경우 3의 길이로 10개의 요소를 연속적으로 생성하며, 2,3,4 로 입력할 경우, 총 3개의 요소를 각각 2,3, 그리고 4의 길이로 생성합니다.

균일

• 옵셋길이와 개수를 설정하거나, 전체길이와 등분할 간격으로 설정할 수 있습니다.

고급옵션 ( )

• 사용자 정의 요소망세트에 체크할 경우“세트별 옵셋”에 입력하는 회수에 따라 생성한 요소들을 구분하여 서로 다른 요소망세트로 등록합니다. 하나의 숫자를 입력한 경우 입력한 숫자에 따라 균일한 옵셋 간격으로 요소망세트를 등록하며, 두 개 이상의 숫자를 입력한 경우 입력한 숫자의 간격만큼 요소망세트를 등록한 후 나머지는 각 옵셋을 따로따로 요소망세트에 등록합니다. 두 개 이상의 숫자를 입력한 경우 입력한 숫자의 합이 전체 옵셋의 개수보다 크면 안됩니다.
