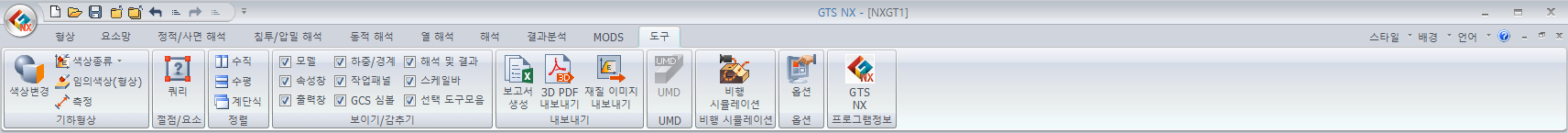

UMD(Unit Member Design) Home > GTS NX > 도구 > UMD > UMD(Unit Member Design)

개요

• 보 요소로 모델링 된 부재의 설계를 위한 기능입니다. midas UMD와 연동하여 단위부재의 설계를 수행할 수 있습니다.

• 라이닝 설계 위저드를 실행하기 위해서는 반드시 midas UMD가 설치되어 있어야 합니다.

방법

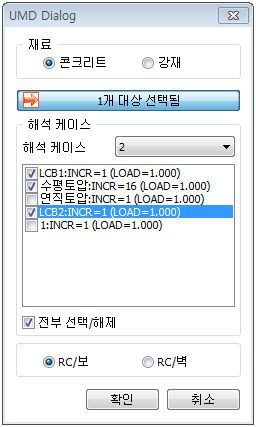

• UMD로 설계할 재료를 콘크리트 또는 강재로 선택합니다. 이 후 부재 설계를 위한 보 요소를 선택한 후 해석 케이스와 하중조합을 선택합니다.

• 시공단계 해석의 경우 단계별 결과에서 특정 단계의 선택이 가능합니다. RC/보, RC/벽에 대한 설계가 가능합니다. 선택한 옵션에 따라 midas UMD가 실행되며, 부재력은 자동으로 UMD에 입력됩니다.
