임의하중 Home > GTS NX > 정적 사면 해석 > 하중 > 임의하중

개요

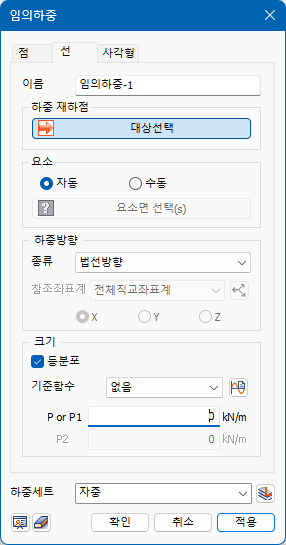

• 요소에 임의의 점 하중, 선형하중, 사각형 하중을 입력합니다.

방법

점

• 요소에 임의의 점 하중, 즉 요소 절점에 없는 점 하중을 입력합니다.

선

• 두 절점 사이에 위치하는 1D 요소, 2D 또는 3D 요소의 선 상의 임의의 두 점 사이의 구간에 분포하중을 재하합니다.

사각형

• 선택한 요소의 표면에 직사각형 하중을 적용합니다.

하중재하점

• 임의의 하중을 할당할 개체를 선택합니다.

하중방향

• 하중을 재하할 방향을 선택합니다.

크기

• 등분포 : 균일한 하중을 주고자 하는 경우 옵션을 체크합니다.

기준함수

• 함수를 사용하여 하중을 정의하는 경우 해당 함수를 선택합니다. 함수를 정의하는 경우 P 값은 스케일 팩터로 사용되어집니다.

P or P1

• 재하할 하중값을 입력합니다.
