생성: 2D Home > GTS NX > 요소망 > 요소 > 생성(2D)

개요

• 절점을 연결하는 2D 요소를 생성 합니다. 자동요소망 생성에 실패한 특정영역에 임의 평면변형률 요소를 생성할 때 유용합니다.

방법

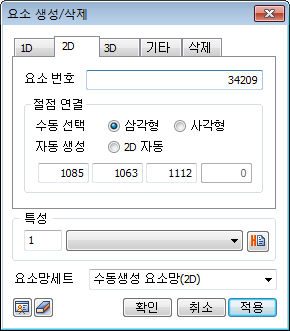

• 선택한 절점의 개수에 따라 삼각형, 혹은 사각형 요소를 생성합니다. 2D 요소의 꼭지점이 되는 절점의 번호를 직접 입력 하거나, 작업화면에서 이전에 생성되어 있는 절점을 순차적으로 선택하여 생성할 수 있습니다. 요소번호는 이전에 생성된 요소최대번호+1로 자동설정되며 직접 입력할 경우 미리 생성되어 있는 번호와 중복될 수 없습니다.

• 생성될 요소에 할당될 특성을 설정하거나 추가할 수 있으며, 요소망 세트를 분리하여 생성할 수 있습니다. 자동생성의 경우 절점선택을 완료하는 즉시 요소망세트를 추가합니다.
