다이어그램(Diagram) Home > GTS NX > 결과분석 > 일반 > 다이어그램

개요

• 선택한 1차원 요소결과에 대해 다이어그램으로 나타냅니다.

방법

NOTE : 다이어그램의 속성 설정

• 1차원 요소결과에 대한 다이어그램 표시 설정을 지정 합니다.



다이어그램>스케일 값

• 1차원요소의 부재력 또는 응력의 다이어그램 크기를 증감하여 플롯 합니다.

다이어그램>선두께

• 다이어그램 선의 두께를 증감하여 플롯 합니다.

다이어그램>다이어그램 종류

• 다이어그램 종류 중 해석결과를 반영한 컨투어 그리기와 단일색상 그리기를 선택하여 결과를 플롯합니다.

  컨투어	단색

다이어그램>다이어그램 색상

• 다이어그램 종류 중 단색그리기의 표시 색깔을 정의 합니다.

다이어그램>채우기 타입

• 다이어그램 채우기 중 선채우기와 면채우기 형식으로 다이어그램을 플롯 합니다.

  선채우기	면채우기

다이어그램>반전

• 다이어그램 표시의 방향을 반대방향으로 전환시켜 플롯 합니다.

  반전(True)	반전(False)

다이어그램>참조값

• 기준 값에 대한 상대 값으로 다이어그램을 표현할지 여부를 지정합니다.

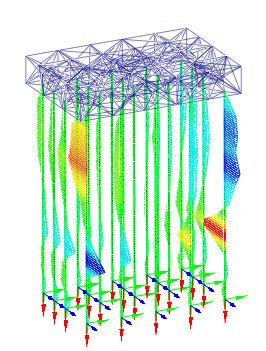

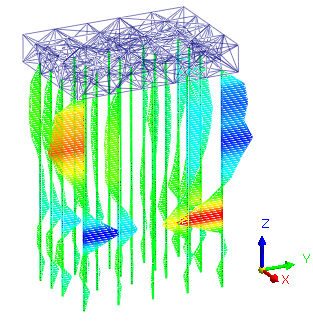

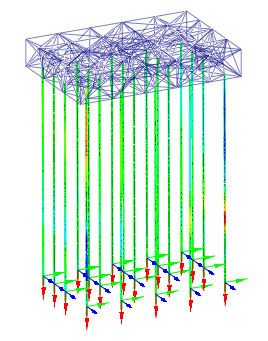

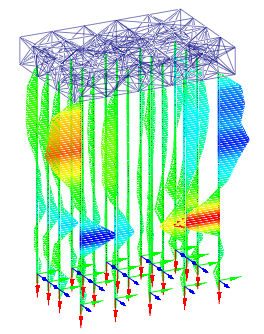

다이어그램> 결과 방향

• 다이어그램 표시방향을 요소좌표계 및 전체좌표계 기준으로 설정하여 플롯 합니다.



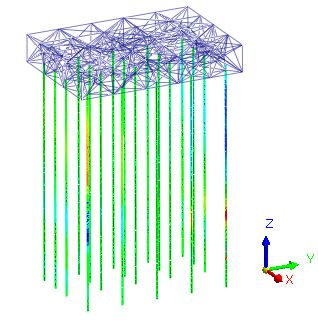

  요소 X방향	요소 Y방향	요소 Z방향

  전체좌표계 X방향	전체좌표계 Y방향	전체좌표계 Z방향

샘플개수

• 다이어그램을 총 몇 단계로 나누어 표현할지 지정 합니다.
